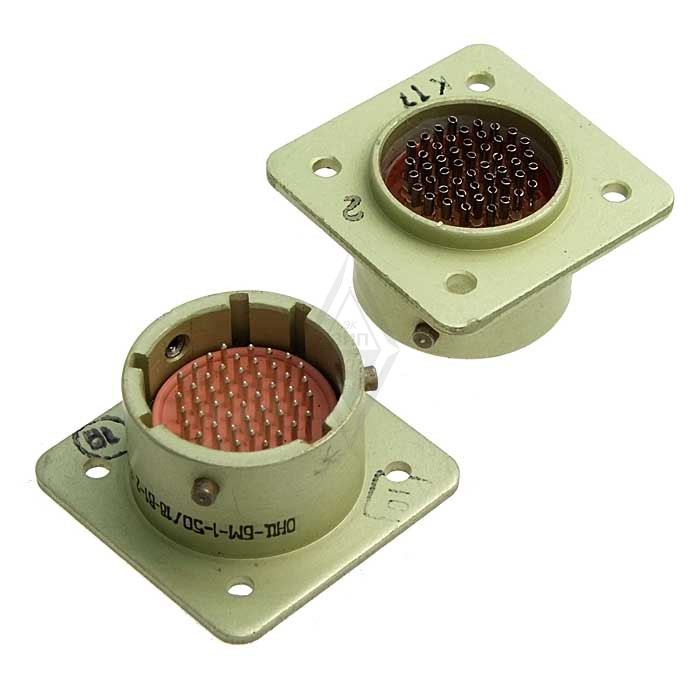

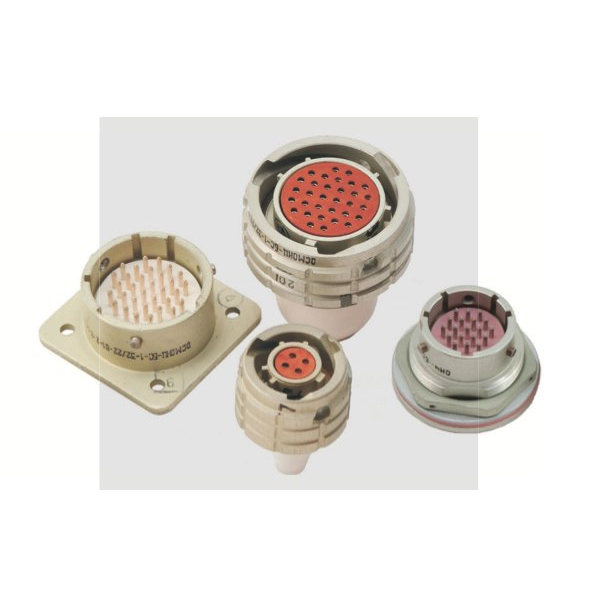

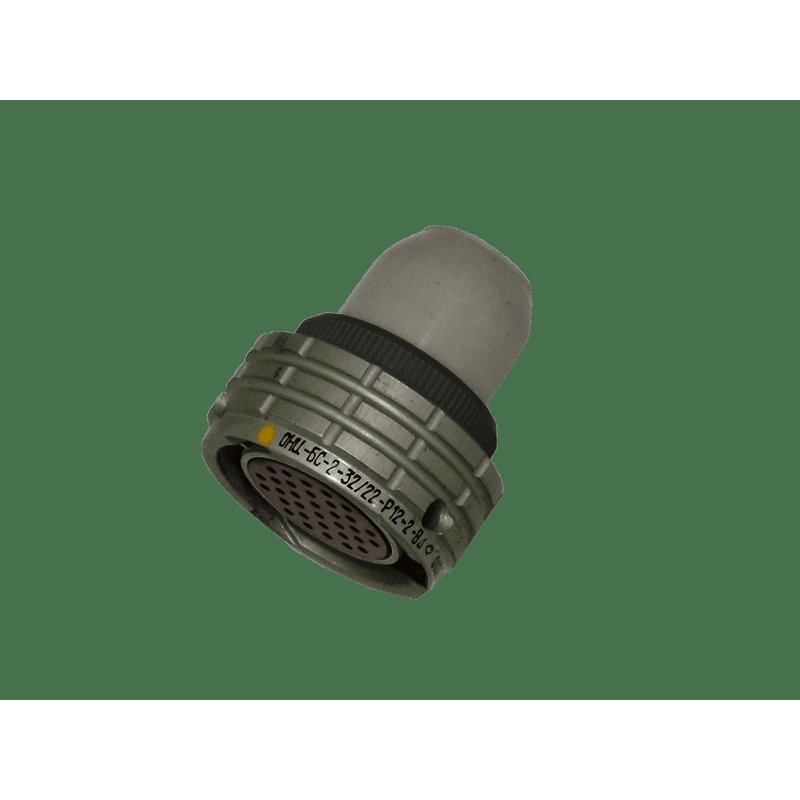

ОНЦ-БС-2-32/22-Р12-3-В — это субминиатюрный цилиндрический электрический разъем низкочастотного типа, предназначенный для надежного соединения в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Он состоит из герметичной приборной вилки и негерметичной кабельной розетки с объемным монтажом, оснащен многошпоночной поляризацией для предотвращения неправильного соединения.

Основные характеристики

• Количество контактов: 32.

• Условный размер корпуса: 22 мм.

• Рабочая токовая нагрузка на контакт: 1,8 А (максимальная на одиночный контакт — 4 А, суммарная — до 60 А).

• Максимальное рабочее напряжение: 250 В (амплитудное значение).

• Покрытие контактов: серебро, сопротивление контактов — не более 5 мОм.

Условия эксплуатации

Разъем выполнен во всеклиматическом исполнении (В), что позволяет использовать его при температурах от -60 до +85 °C и пониженном давлении до 13 кПа. Он выдерживает вибрацию (1–5 кГц, до 200 м/с²), удары (до 10 000 м/с² одиночные) и имеет ресурс до 250 сочленений-расчленений с наработкой не менее 15 000 часов.

Конструктивные особенности

Сочленение байонетное, монтаж — объемный с пайкой. Сопротивление изоляции — не менее 5000 МОм в нормальных условиях, герметичность вилки обеспечивает скорость утечки воздуха не более 0,01 л/ч при перепаде давления 98 060 Па. Срок сохраняемости — 15 лет.
