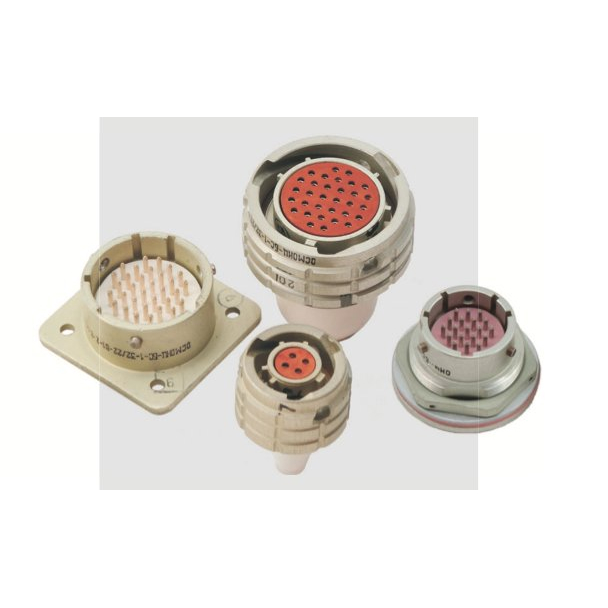

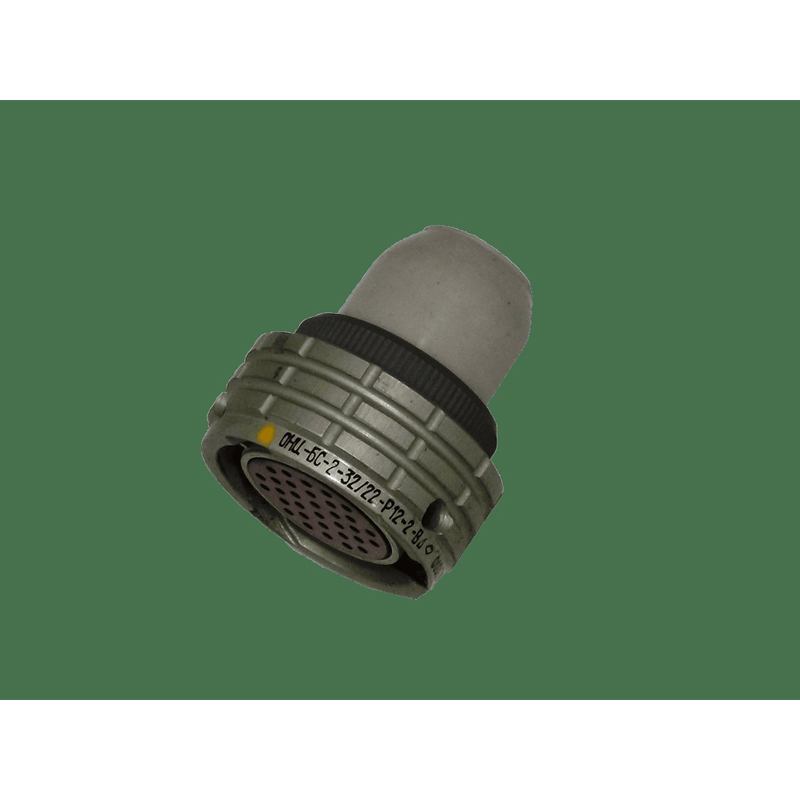

ОНЦ-БС-2-32/22-Р12-3-В — это субминиатюрный цилиндрический низкочастотный электрический разъём всеклиматического исполнения, предназначенный для надёжного соединения в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока.

Основные характеристики

Он имеет 32 контакта, условный размер корпуса 22 мм и байонетный механизм сочленения с многопозиционной поляризацией для предотвращения неправильного подключения. Рабочий ток на контакт составляет 1,8 А (максимум 4 А на одиночный контакт, суммарно до 60 А на разъём), максимальное напряжение — 250 В (амплитудное). Сопротивление контактов не превышает 5 мОм, изоляции — не менее 5000 МОм в нормальных условиях.

Конструкция и монтаж

Разъём состоит из герметичной приборной вилки и негерметичной кабельной розетки для объёмного монтажа с пайкой; покрытие контактов — серебро. Размеры включают D=31 мм, резьбу M22x0,75, подходит для кабеля 12-16 мм². +3

Условия эксплуатации

Работает при температурах от -60 до +85 °C (или до +125 °C в некоторых вариантах), пониженном давлении до 13 кПа, устойчив к вибрации (1 Гц — 5 кГц, 200 м/с²), ударам (до 10 000 м/с²) и герметичен (утечка воздуха не более 0,01 л/ч). Ресурс: 250 сочленений-расчленений, наработка 15 000 часов, срок хранения 15 лет.
