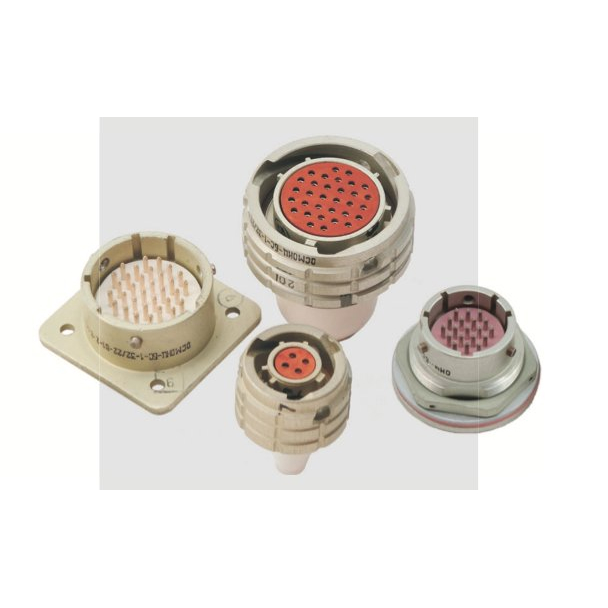

ОНЦ‑БС‑1‑32/22‑Р12‑3‑В «5» — это российский круглый электрический разъём байонетного типа (серия ОНЦ‑БС) от завода «Элекон», выполненный в модификации «5» (кожух доработанный). Это кабельная розетка, предназначенная для монтажа внутри оборудования во всеклиматическом исполнении по техническим условиям АШДК.434410.088ТУ / бР0.364.030ТУ.

• Тип соединителя: цилиндрический байонетный, серия ОНЦ‑БС; часть соединителя — розетка (буква «Р» в обозначении).

• Количество контактов: 32, условный размер корпуса — 22, что определяет габариты и присоединительные размеры.

• Покрытие контактов: серебро (индекс «1» в серии ОНЦ‑БС).

• Исполнение: всеклиматическое (буква «В»), рассчитано для работы в широком диапазоне температур и повышенной влажности при внутреннем монтаже.

• Максимальное рабочее напряжение (амплитудное значение) обычно до 250 В, максимальный ток на контакт — порядка нескольких ампер (для серии ОНЦ‑БС‑1‑1 значится 4 А на контакт, аналогичные значения характерны и для других типономиналов ряда).

• Конструктивное исполнение «12» означает кабельную розетку с пластмассовым кожухом, герметичную, с присоединительной резьбой под кабельный ввод (параметры типичны: наружный диаметр корпуса около 31 мм, присоединительная резьба примерно M22×0,75, максимальная длина порядка 34 мм).

• Кожух «5» — так называемый «доработанный», что подразумевает улучшенную механическую защиту и герметизацию, но без изменения контактной части и основных размеров.

• Сочленение байонетное обеспечивает быстрый монтаж/демонтаж и устойчивость к вибрациям; ресурс соединителя группы ОНЦ‑БС‑1 обычно составляет порядка 250 сочленений и до 15 000 часов работы.

Разъём ОНЦ‑БС‑1‑32/22‑Р12‑3‑В «5» применяется в РЭА и промышленном оборудовании, где требуется надёжное многоконтактное соединение в жёстких климатических условиях, например, в измерительных приборах, радиоэлектронных комплексах, средств связи и системах автоматики.
