ОНЦ-БС-2-32/22-В1-2-В — это субминиатюрный цилиндрический низкочастотный соединитель вилочного типа, предназначенный для работы в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсного тока.

Основные характеристики

Соединитель имеет 32 контакта и условный размер корпуса 22 мм. Рабочая токовая нагрузка на контакт составляет 1,8 А, максимальная — до 4 А на контакт и суммарно до 60 А на весь соединитель. Покрытие контактов выполнено золотом (в отличие от серии ОНЦ-БС-1 с серебром), сопротивление контактов не превышает 5 мОм, а максимальное рабочее напряжение — 250 В (амплитудное).

Конструкция и исполнение

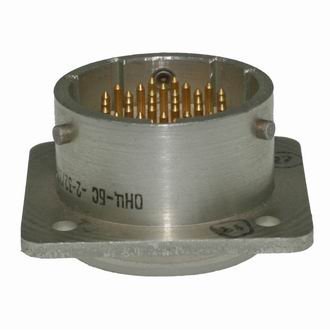

Это приборная вилка без кожуха (конструктивное исполнение "1"), с байонетным видом сочленения и многопозиционной поляризацией ("1"). Монтаж осуществляется объемным способом с пайкой, изделие выполнено во всеклиматическом исполнении [В], что позволяет использовать его при температурах от -60°C до +85°C и пониженном давлении до 13 кПа.

Применение

Соединители этой серии широко применяются в электро-, радио- и контрольно-измерительной аппаратуре специального и общего назначения для надежного соединения и разъединения электрических цепей. Минимальная наработка — 15 000 часов, количество сочленений-расчленений — 250, срок сохраняемости — 15 лет.
