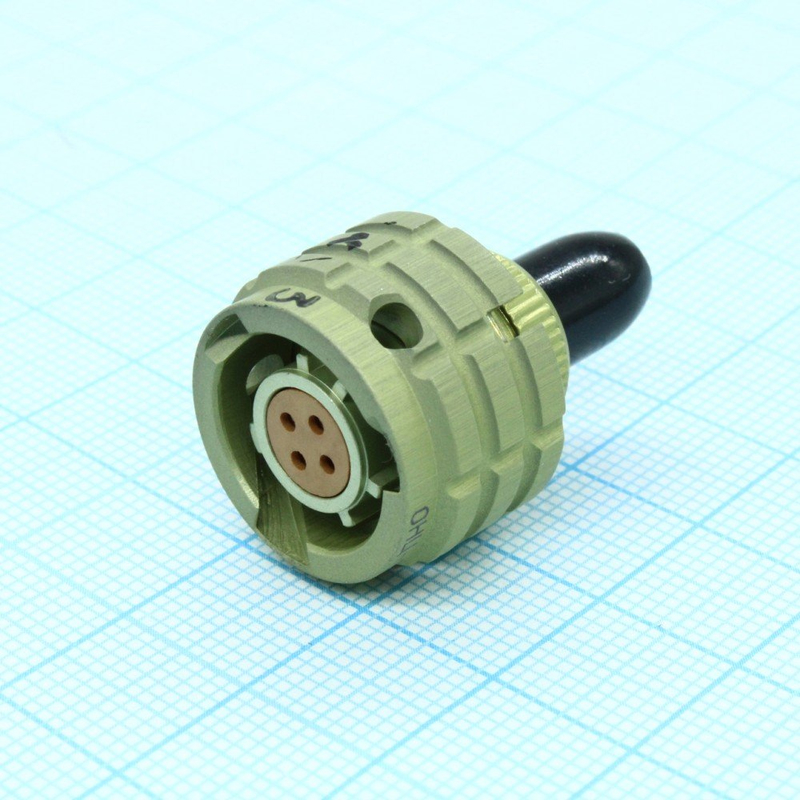

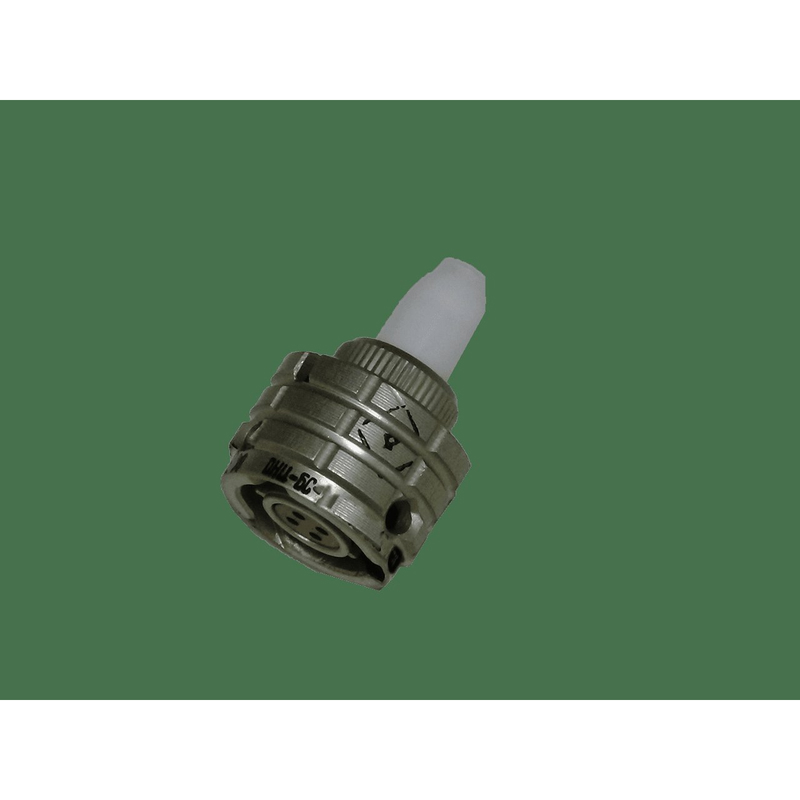

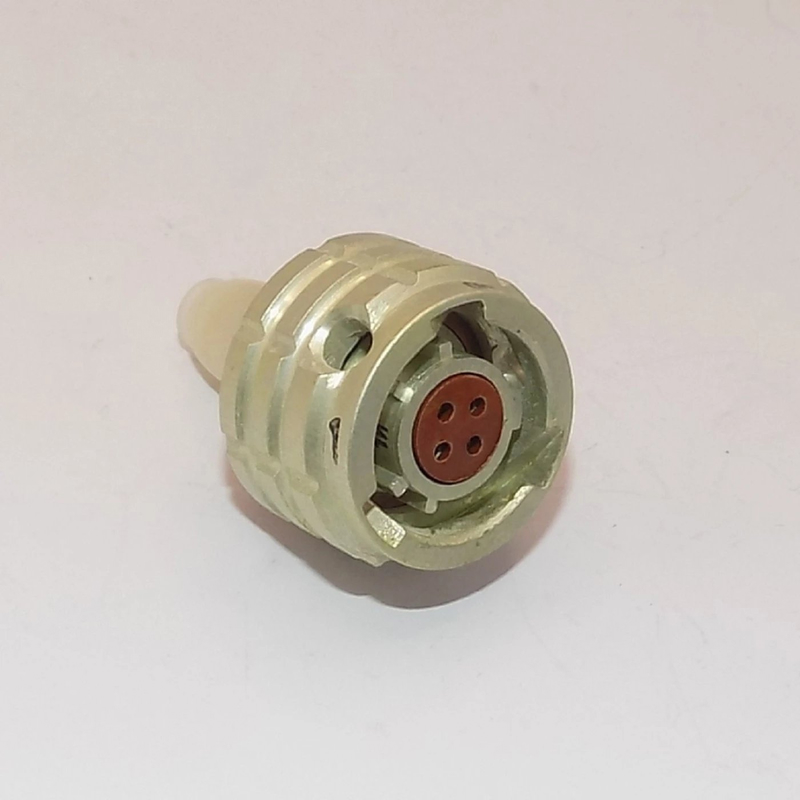

ОНЦ‑БС‑1‑4/10‑Р12‑1В производства фирмы «Элекон» — это цилиндрический низкочастотный соединитель, предназначенный для коммутации цепей постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Назначение и область применения

Соединитель используется для внутреннего монтажа в аппаратуре различного назначения, в том числе в условиях жёсткого климата и вибрационных воздействий. Изделие имеет всеклиматическое исполнение, его можно применять в диапазоне температур окружающей среды примерно от −60 °C до +85 °C.

Конструкция и конструктивные особенности

ОНЦ‑БС‑1‑4/10‑Р12‑1В состоит из герметичной приборной вилки и негерметичной кабельной розетки. Вилка герметична за счёт уплотнения, что обеспечивает низкую скорость утечки воздуха при перепадах давления (не более 0,01 л/ч при перепаде давления около 1 кгс/см²).

Конструкция имеет байонетный вид сочленения и многошпоночную поляризацию корпусов, что защищает от несанкционированного или случайного соединения и перепутывания исполнений.

Электрические параметры

• Количество контактов в сочленении — 4.

• Условный размер корпуса — 10 мм по части «ОНЦ‑БС‑1».

• Максимальное рабочее напряжение (амплитудное значение) — до 250 В.

• Рабочая токовая нагрузка на один контакт — около 3,7 А, максимальный ток на одиночный контакт — до 4 А.

• Сопротивление контактов — не более 5 мОм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 1000–5000 МОм в зависимости от источника.

Механические и эксплуатационные характеристики

Соединитель обладает повышенной вибрационной стойкостью: диапазон частот вибрации обычно указывают от 1 Гц до 5000 Гц с ускорением до 200 м/с², а также выдерживает ударные нагрузки. Ресурс соединения (количество сочленений‑расчленений) составляет не менее 250 циклов. Минимальный срок наработки изделия — 15 000 часов, а срок сохраняемости — порядка 15 лет.

Особенности исполнения «Элекон»

Исполнение «ОНЦ‑БС‑1‑4/10‑Р12‑1В» «Элекон» относится к серии ОНЦ‑БС‑1, где под корпусом 12 мм обычно понимается часть розетки‑кожуха, а контакты и изоляторы рассчитаны под 4 позиции. Монтаж контактов выполняется, как правило, пайкой проводников в объёмные клеммы соединителя.
