ОНЦ-БС-1-4/10-В1-1В от Элекон — это цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного, переменного тока (до 3 МГц) и импульсных сигналов.

Основные характеристики

Cylindrical electrical connector

Это вилка с 4 контактами, байонетным сочленением и серебряным покрытием контактов. Сопротивление контактов не превышает 5 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм, максимальное рабочее напряжение — 250 В (амплитудное).

• Рабочая токовая нагрузка на контакт: около 3,7 А.

• Скорость утечки воздуха для герметичных исполнений: не более 0,01 л/ч при перепаде давления 98 кПа.

• Ресурс: 250 сочленений-расчленений, наработка не менее 15 000 часов.

• Всеклиматическое исполнение по ТУ БРО.364.030ТУ, срок сохраняемости — 15 лет.

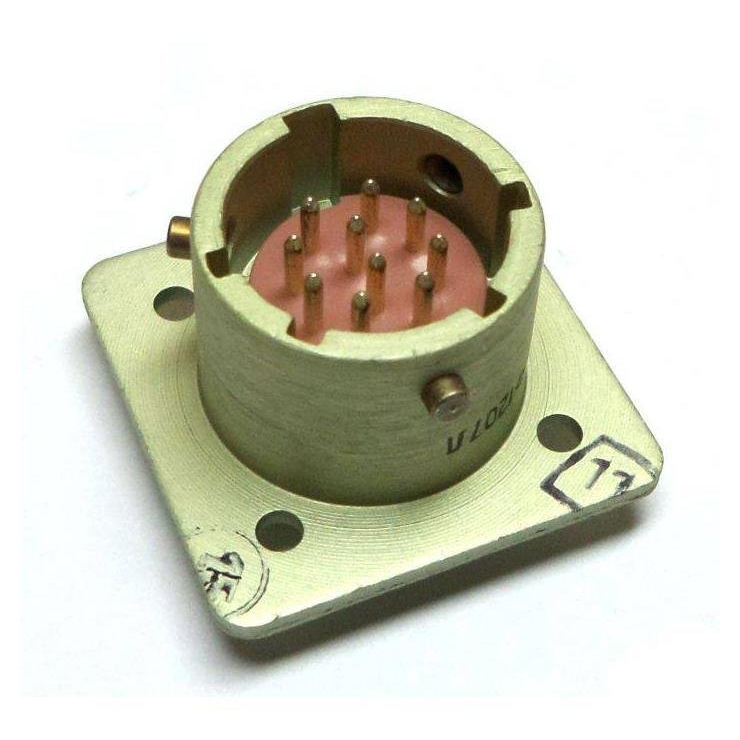

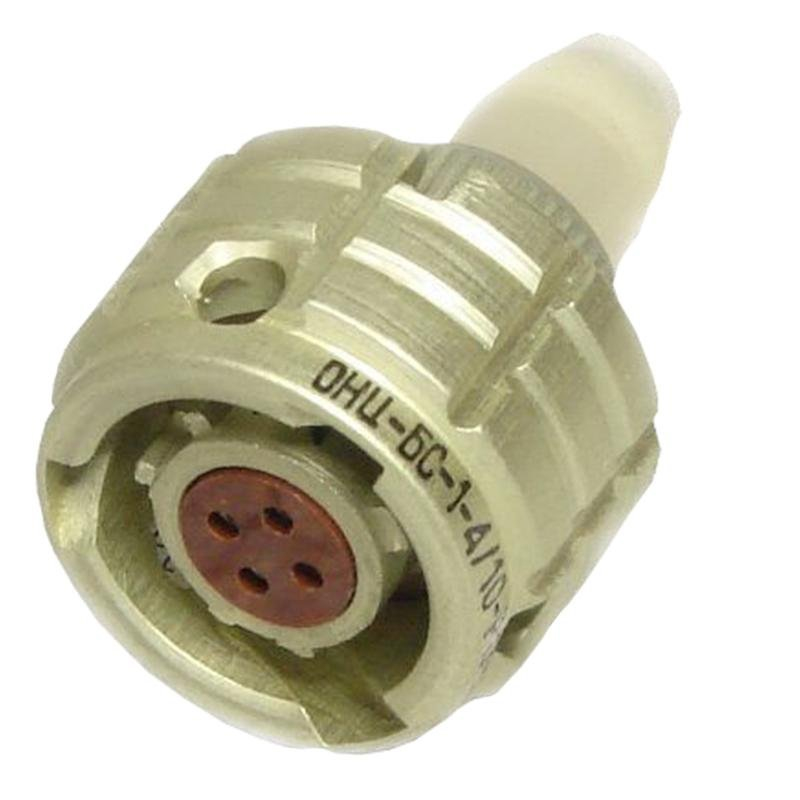

На изображении показан типичный вид такого разъема с металлическим корпусом, байонетной фиксацией и контактными выводами.

Применение

Соединители ОНЦ-БС-1 применяются во внутренних цепях электроники, радио- и контрольно-измерительной аппаратуры. Многошпоночная поляризация и многопозиционная установка изоляторов предотвращают неправильное соединение.
