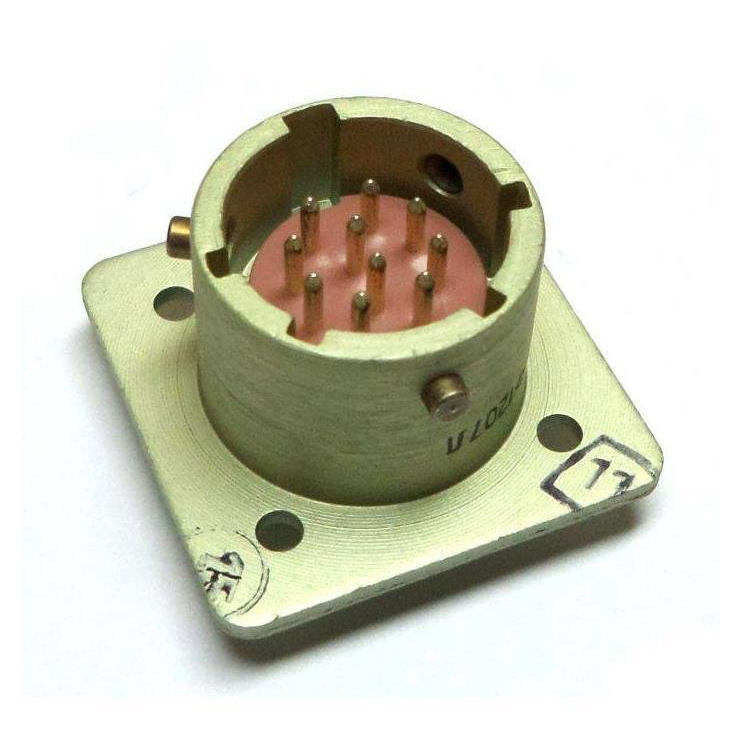

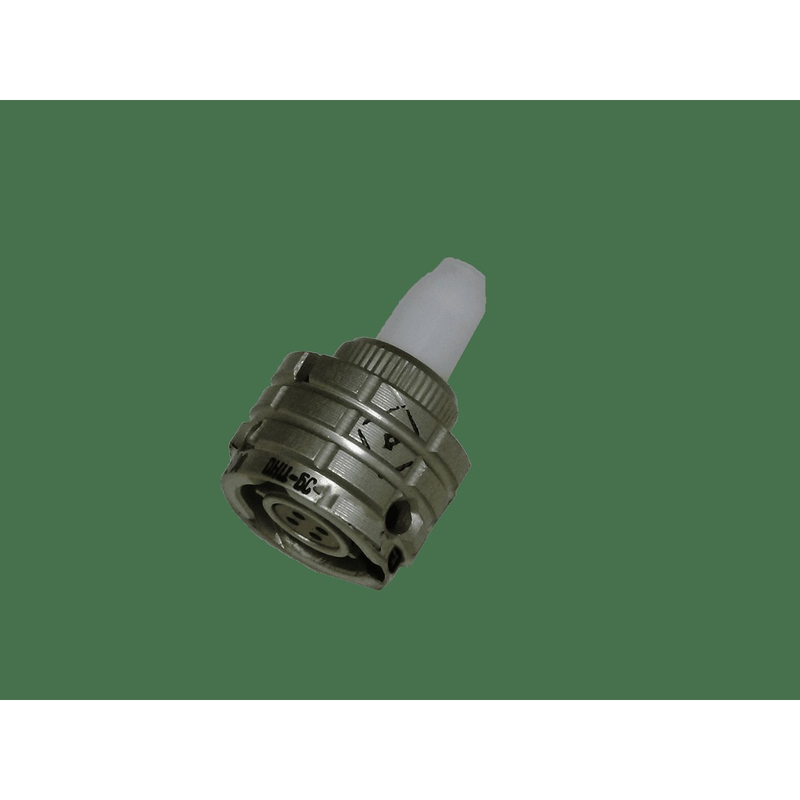

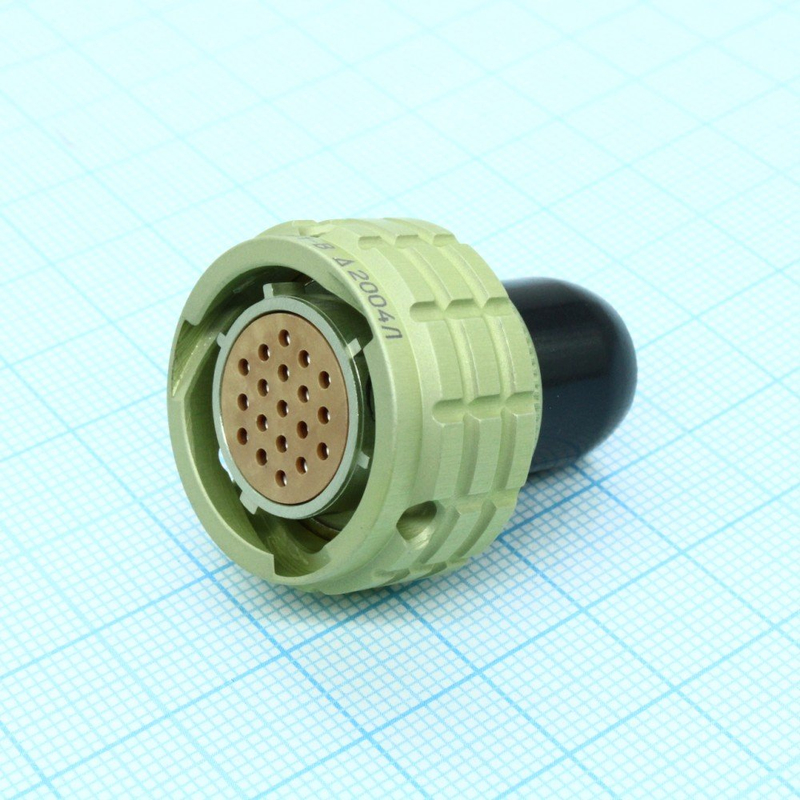

ОНЦ-БС-1-4/10-В1-1В Копир — это субминиатюрный цилиндрический низкочастотный электрический разъём, предназначенный для соединения и разъединения цепей постоянного, переменного (до 3 МГц) и импульсного тока. Он используется во внутренних цепях электроники, включая приборы и оборудование, где требуется компактность и надёжность.

Технические характеристики

Соединитель имеет 4 контакта в основной компоновке (с возможностью до 10 в серии), сопротивление контактов не более 5 мОм и изоляции — не менее 1000 МОм в нормальных условиях. Максимальное рабочее напряжение достигает 250 В (амплитудное), ток на контакт — до 4 А, ресурс сочленений — 250 циклов, наработка — 15000 часов.

Конструкция и исполнение

Разъём быстрорасчленяемый, всеклиматического исполнения (В1), с многопозиционной поляризацией (1). Корпус условного размера 10, контакты с серебром (БС-1), предназначен для внутреннего монтажа; герметичные версии имеют низкую скорость утечки воздуха.

Применение

Применяется в электронике для надёжного соединения в условиях вибрации (1–5000 Гц), с ёмкостью между контактами не более 5 пФ. Соответствует ТУ (например, АШДК.434410.088ТУ), категории качества ОТК, ВП или ОС.
