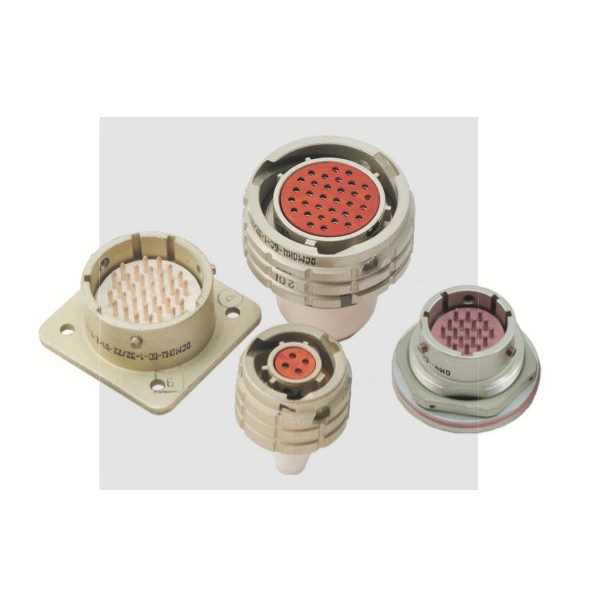

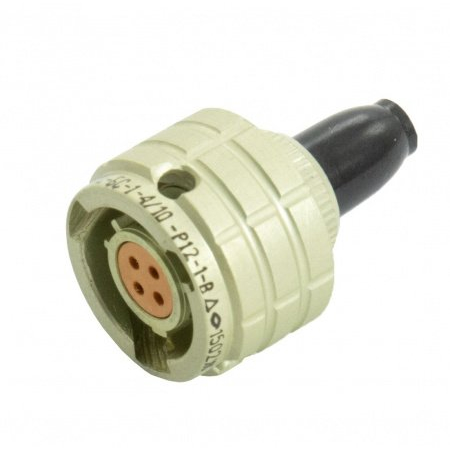

ОНЦ-БС-2-4/10-В1-1-В — это приборная вилка блочного типа из серии низкочастотных цилиндрических соединителей ОНЦ-БС. Она предназначена для надежного соединения электрических цепей постоянного, переменного (до 3 МГц) и импульсного тока во внутренних установках.

Основные характеристики

Соединитель имеет 4 контакта, условный размер корпуса 10 мм и золотое покрытие контактов, обеспечивающее низкое сопротивление (не более 5 мОм). Максимальное рабочее напряжение — 250 В (амплитудное), рабочая токовая нагрузка на контакт — 3,7 А, суммарная на соединитель — до 15 А.

Условия эксплуатации

Всеклиматическое исполнение позволяет работать при температурах от -60°C до +85°C, пониженном давлении 13 кПа и герметичности (утечка воздуха не более 0,01 л/ч при 98 кПа). Выдерживает ускорение удара до 1471 м/с², вибрацию 1–5000 Гц и 250 циклов сочленения-расчленения.

Конструкция и монтаж

Байонетный вид сочленения, объемный монтаж пайкой, без кожуха (приборная вилка). Многопозиционная поляризация, сопротивление изоляции не менее 5000 МОм, наработка — 15 000 часов, срок хранения — 15 лет.
