ОНЦ-БС-1-50/27-Р12-1В от Элекон — это кабельная розетка цилиндрического электрического соединителя серии ОНЦ-БС-1, предназначенная для надежного подключения в различных электрических цепях. Она используется в электронике, радиоаппаратуре и контрольно-измерительных приборах для передачи постоянного, переменного (до 3 МГц) или импульсного тока.

Основные характеристики

Соединитель имеет 50 контактов с условным диаметром корпуса 27 мм и покрытием контактов серебром. Максимальное рабочее напряжение достигает 250 В, а рабочая токовая нагрузка на контакт — от 1,5 до 3,7 А (максимум на одиночный контакт — 4 А, суммарно до 75 А).

Сопротивление контактов не превышает 5 мОм, сопротивление изоляции — не менее 5000 МОм (или 1000 МОм в нормальных условиях), емкость между контактами — до 5 пФ.

Конструкция и исполнение

Cylindrical electrical connector

Это негерметичная кабельная розетка с прямым кожухом, одношпоночной поляризацией корпуса и резьбовым типом сочленения. Рабочий диапазон температур — от -60°C до +85°C, подходит для всеклиматического исполнения по ТУ (например, бР0.364.030ТУ).

Соединители серии ОНЦ-БС-1 сочетаются с герметичной приборной вилкой, обеспечивая до 250 циклов сочленений/расчленений и наработку не менее 15000 часов.

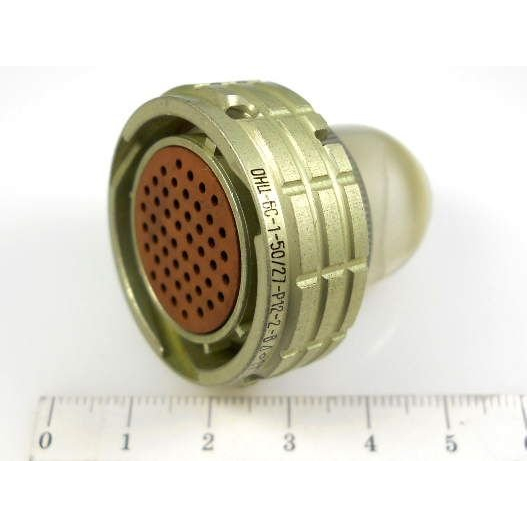

Изображение показывает типичный цилиндрический разъем серии ОНЦ-БС с видимыми контактами и кожухом, аналогичный ОНЦ-БС-1-50/27-Р12-1В.
