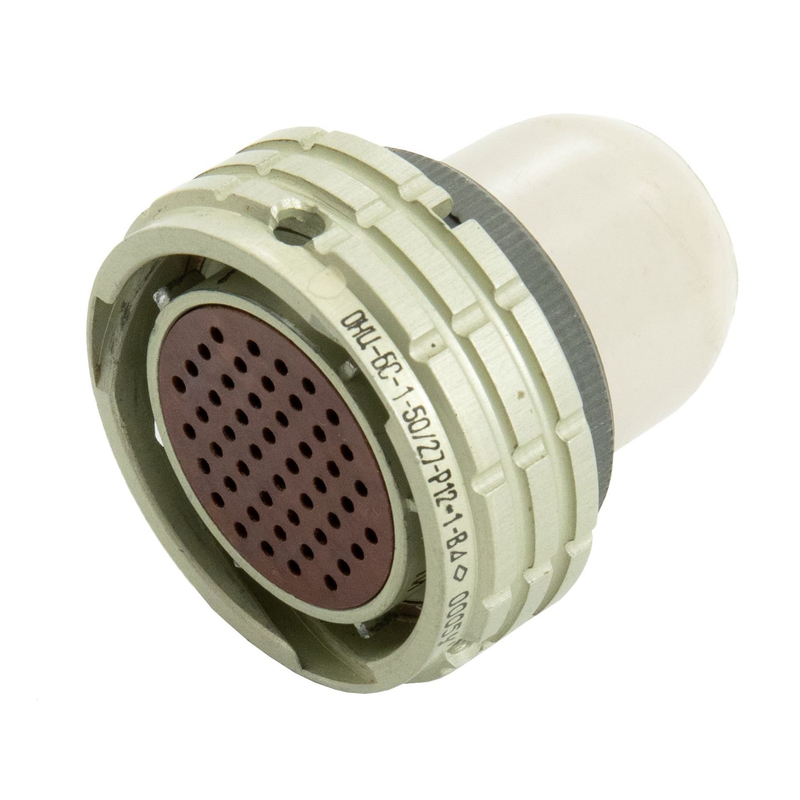

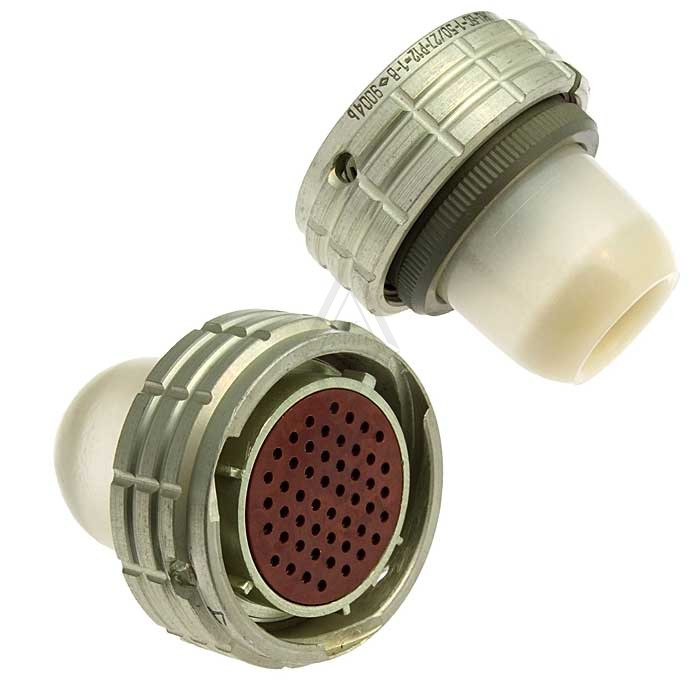

ОНЦ-БС-1-50/27-Р12-2-В — это тип кабельной розетки, входящей в серию цилиндрических низкочастотных соединителей ОНЦ-БС-1. Давайте рассмотрим характеристики и особенности этого соединителя:

Характеристики

• Тип соединителя : ОНЦ-БС-1 — низкочастотный цилиндрический.

• Покрытие контактов : Серебро (обозначение 1 ).

• Количество контактов : 50.

• Условный диаметр корпуса : 27.

• Часть соединителя : розетка (обозначение Р ).

• Конструктивное исполнение : Кабельная розетка с кожухом (обозначение 12 ).

• Многопозиционная поляризация корпусов : 2 позиции (обозначение 2 ).

• Всеклиматическое исполнение : Да (обозначение В ).

Технические характеристики

• Максимальная токовая нагрузка на одиночный контакт : 4 А.

• Суммарная токовая нагрузка на соединитель : от 15 А до 75 А.

• Максимальное рабочее напряжение : 250 В.

• Сопротивление контактов : не более 5 мОм.

• Сопротивление изоляции : не менее 1000 МОм.

• Скорость утечки воздуха для герметичных вилок : не более 0,01 л/ч.

• Количество сочленений-расчленений : 250.

• Минимальная наработка : 15 000 ч.

• Срок сохраняемости : 15 лет.

• Вид сочленения : байонетный.

• Способ монтажа : объемный, пайкой.

Условия эксплуатации

• Температура окружающего воздуха : от -60° С до +85° С.

• Атмосферное пониженное рабочее давление : 13 кПа.

• Допустимая синусоидальная вибрация : диапазон частот от 1 Гц до 5 кГц, ускорение 200 м/с?.

• Ускорение механического удара : одиночного действия — 10 000 м/с?, многократного действия — 1471 м/с?.

Этот соединитель предназначен для работы в электрических цепях постоянного, переменного и импульсного токов, а также устойчив к воздействию специальных факторов.
