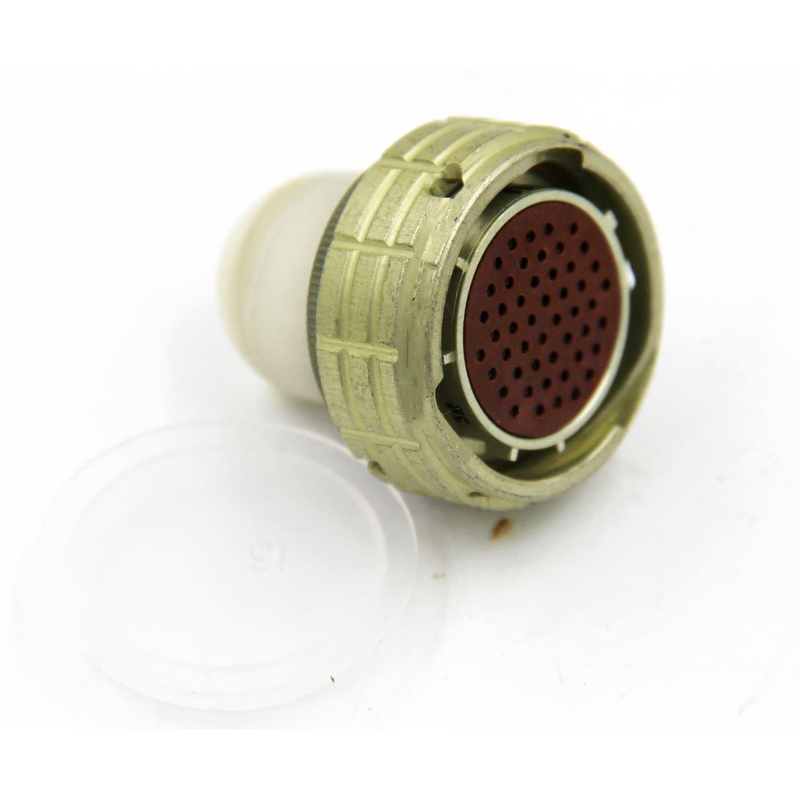

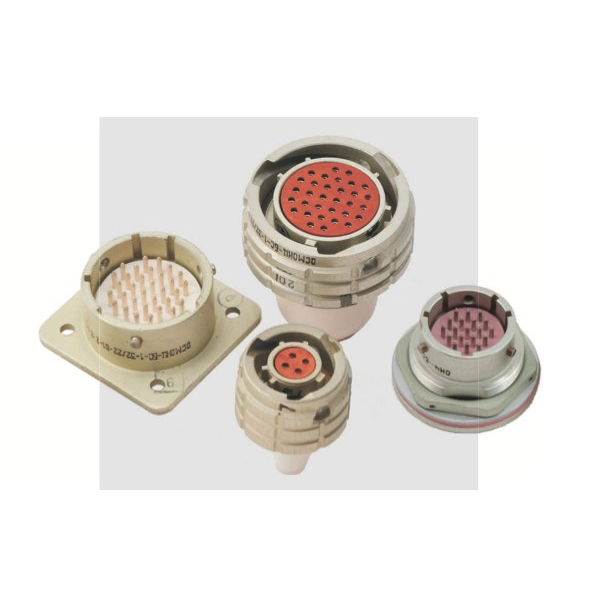

ОНЦ-БС-2-50/27-Р12-4-В представляет собой кабельную розетку из серии субминиатюрных цилиндрических низкочастотных соединителей ОНЦ-БС-2. Она предназначена для надежного соединения и разъединения электрических цепей постоянного, переменного (до 3 МГц) и импульсного тока в герметичных условиях.

Основные характеристики

Соединитель имеет 50 контактов и условный размер корпуса 27 мм. Рабочая токовая нагрузка на контакт составляет 1,5 А, максимальная — до 4 А на одиночный контакт и до 75 А суммарно; рабочее напряжение — до 250 В (амплитудное).

Контакты покрыты серебром, сопротивление каждого — не более 5 мОм, изоляции — не менее 5000 МОм. Скорость утечки воздуха при перепаде давления 98 060 Па — не более 0,01 л/ч, что обеспечивает герметичность.

Условия эксплуатации

Температурный диапазон — от -60°C до +85°C, работает при пониженном давлении до 13 кПа. Выдерживает вибрацию (1–5000 Гц, 200 м/с²), удары до 10 000 м/с² (одиночный) и 1471 м/с² (многократный).

Сочленение байонетное, монтаж объемный с пайкой, количество циклов — 250, наработка — минимум 15 000 часов, срок хранения — 15 лет. Исполнение всеклиматическое.

Маркировка и применение

Обозначение расшифровывается: ОНЦ-БС-2 — серия, 50 — контакты, 27 — размер корпуса, Р12 — розетка кабельная с прямым кожухом, 4 — поляризация, В — всеклиматическое. Применяется в авиации, технике и оборудовании, где требуется компактность и надежность.
