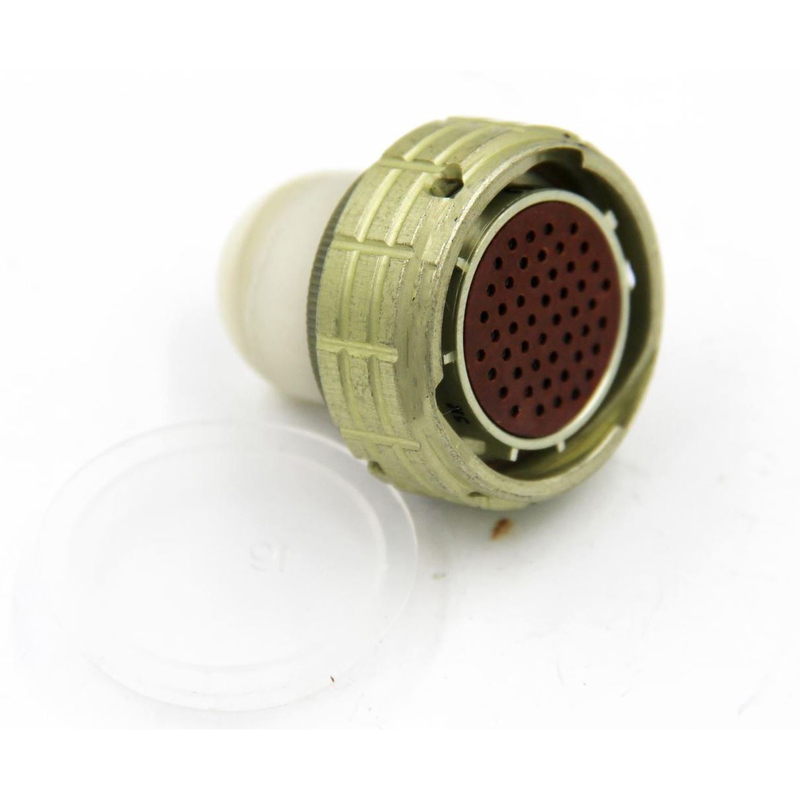

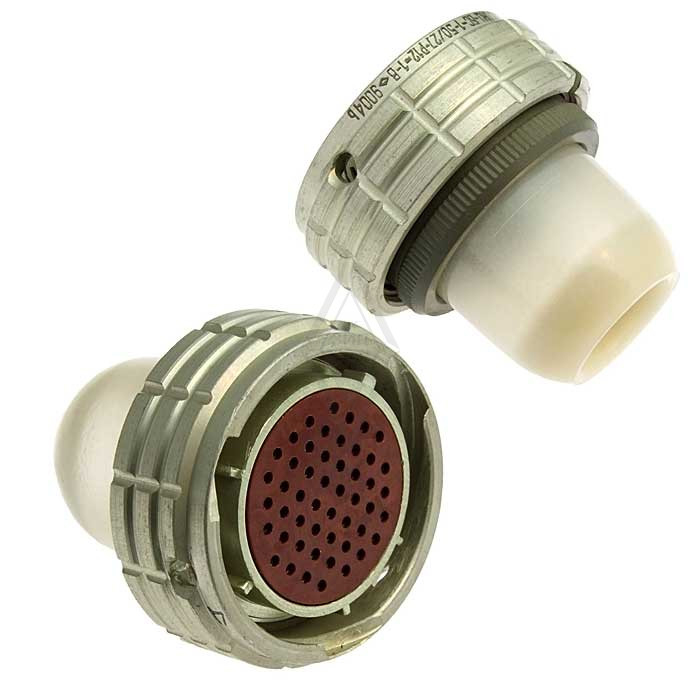

Соединители ОНЦ-БС-1-50/27-Р12-3В – это субминиатюрные цилиндрические низкочастотные соединители для внутреннего монтажа, предназначенные для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Они используются для соединения и разъединения электрических цепей в электронной аппаратуре специального и общего назначения.

Общие характеристики :

• Тип соединителя: цилиндрический, низкочастотный, быстрорасчленяемый.

• Климатическое исполнение: всеклиматическое.

• Состав соединителя: вилка и розетка. Соединители ОНЦ-БС-1 состоят из герметичной приборной вилки и негерметичной кабельной розетки.

• Вид корпуса: блочный (приборный) и кабельный.

• Исполнение монтажной части: приборная вилка, кабельная розетка с прямым кожухом.

• Вид сочленения: байонетный.

• Поляризация корпуса: многошпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе.

• Покрытие контактов: серебро.

• Способ монтажа: объемный, пайкой.

Расшифровка условного обозначения ОНЦ-БС-1-50/27-Р12-3В :

• ОНЦ-БС – тип соединителя.

• 1 – покрытие контактов: 1 – серебро.

• 50 – количество контактов.

• 27 – условный диаметр корпуса.

• Р – часть соединителя: В – вилка, Р – розетка.

• 12 – конструктивное исполнение: 1 – вилка приборная, 12 – розетка кабельная с прямым кожухом.

• 3 – многопозиционная поляризация.

• В – всеклиматическое исполнение.

Технические параметры соединителей ОНЦ-БС-1 :

• Общее количество контактов: 4, 7, 10, 19, 32, 50.

• Максимальный ток на одино
