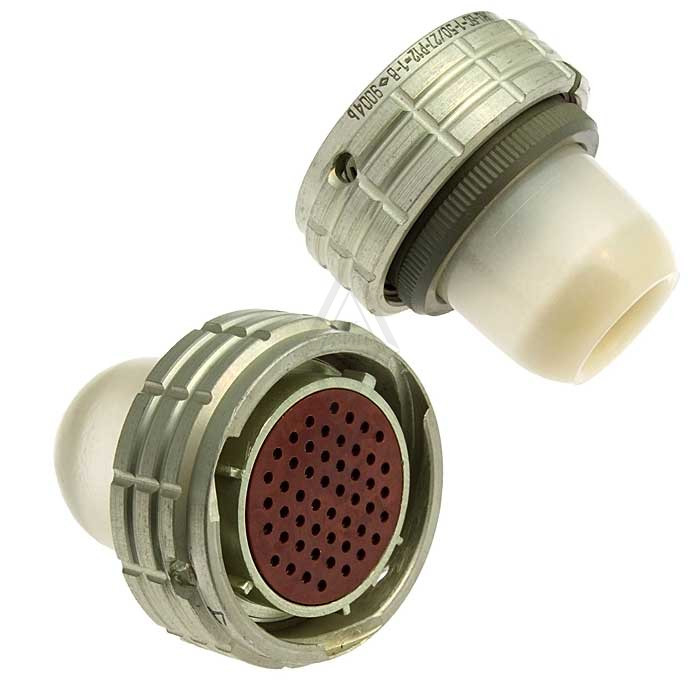

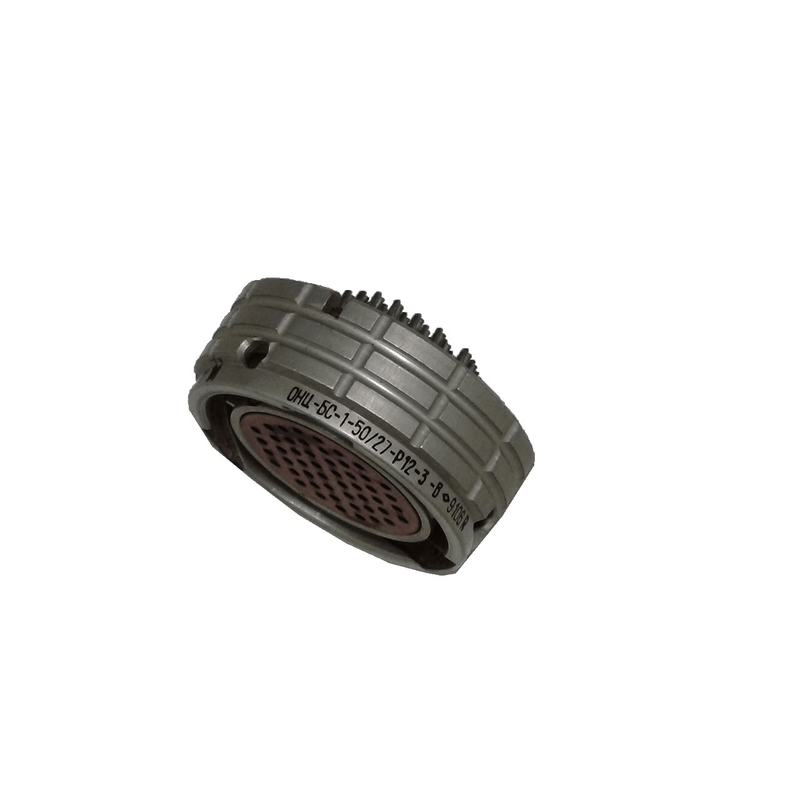

ОНЦ-БС-1-50/27-Р12-1-В — это цилиндрический низкочастотный электрический соединитель (розетка кабельная с кожухом), предназначенный для работы в цепях постоянного, переменного тока (до 3 МГц) и импульсного тока.

Основные характеристики

Он имеет 50 контактов с серебряным покрытием, условный диаметр корпуса 27 мм и максимальное рабочее напряжение до 250 В. Рабочая токовая нагрузка на контакт — от 1,5 до 3,7 А (максимум 4 А на контакт, суммарно до 75 А на разъем), сопротивление контактов не превышает 5 мОм, а изоляции — не менее 5000 МОм. +3

Условия эксплуатации

Соединитель всеклиматического исполнения (В), работает при температурах от -60°C до +85°C и устойчив к вибрациям (1–5000 Гц, до 200 м/с²), ударам (до 10000 м/с²) и перепадам давления. Многопозиционная поляризация (Р12) и байонетное сочленение обеспечивают надежность и защиту от неправильного подключения.

Надежность

Срок службы включает минимум 15000 часов наработки на отказ, 250 циклов сочленений-расчленений и 15 лет сохраняемости при соблюдении условий хранения и транспортировки. Соответствует ТУ бР0.364.030ТУ (или АШДК434410.088ТУ), применяется в электронике, радиоаппаратуре и контрольно-измерительных приборах.
