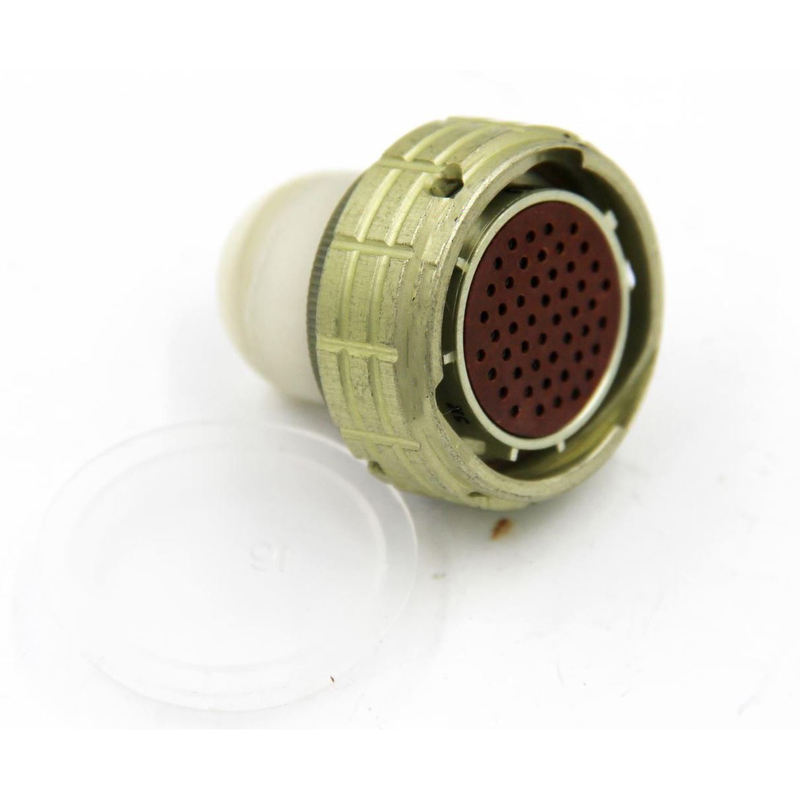

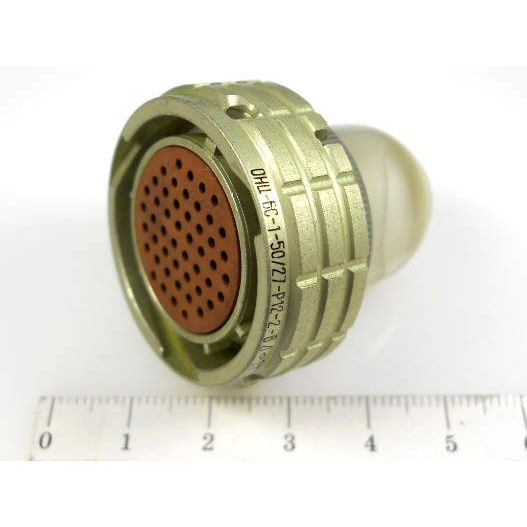

Соединитель ОНЦ-БС-2-50/27-В1-3-В представляет собой субминиатюрный цилиндрический низкочастотный разъем, предназначенный для внутреннего монтажа в электрических цепях. Он может использоваться в системах постоянного, переменного (с частотой до 3 МГц) и импульсного тока. Эти соединители находят применение в электронной аппаратуре как специального, так и общего назначения.

Основные характеристики

• Тип соединителя: ОНЦ-БС
• Количество контактов: 50
• Условный размер корпуса: 27 мм
• Покрытие контактов: золото
• Рабочая температура: от -60 °C до +85 °C
• Максимальное рабочее напряжение: 250 В
• Рабочая токовая нагрузка на контакт: от 1,5 А до 3,7 А
• Сопротивление контактов: не более 5 мОм
• Сопротивление изоляции: не менее 5000 МОм

Структура обозначения

Обозначение соединителя имеет следующую структуру:

• ОНЦ-БС – тип соединителя
• 2 – покрытие контактов (1 – серебро, 2 – золото)
• 50 – количество контактов
• 27 – условный диаметр корпуса
• В – часть соединителя (В – вилка, Р – розетка )
• 1 – конструктивное исполнение (1 – вилка, 12 – розетка с прямым кожухом)
• 3 – многопозиционная поляризация
• В – всеклиматическое исполнение

Применение

Соединители ОНЦ-БС-2 используются для соединения и разъединения электрических цепей в различных приборах, включая электронику, радио и контрольно-измерительные устройства. Они обеспечивают надежное соединение благодаря байонетному типу сочленения и многопозиционной поляризации, что предотвращает случайное неправильное подключение.

Конструкция

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. вилки изготавливаются, а розетки могут иметь прямой пластиковый кожух. Эти конструктивные особенности делают их удобными для монтажа и эксплуатации в различных условиях.Таким образом, ОНЦ-БС-2-50/27-В1-3-В является высокоэффективным решением для обеспечения надежных электрических соединений в разнообразных электронных устройствах.
