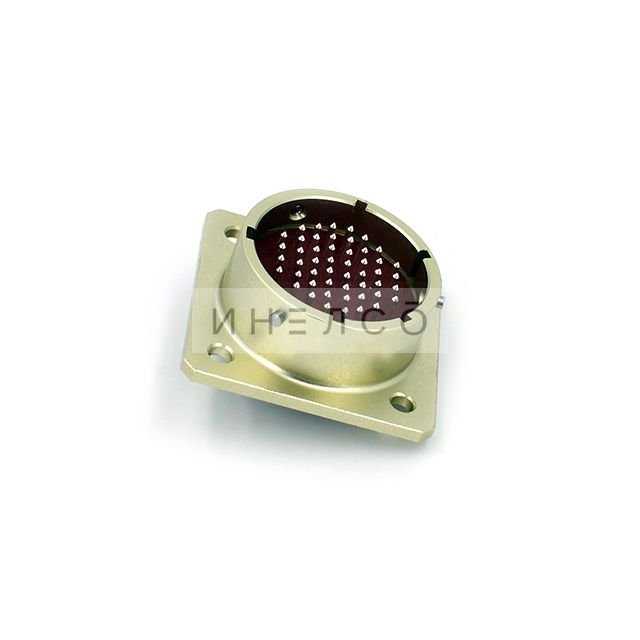

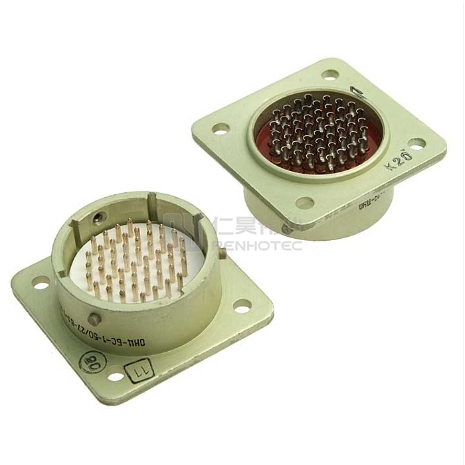

ОНЦ-БС-1-50/27-В1-1-В - это соединитель, предназначенный для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Основные характеристики :

• Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной розетки для объемного монтажа, имеют многошпоночную поляризацию корпусов, защищающую от несанкционированного сочленения.

• Сочленение - байонетное.

• вилки изготавливаются, розетки - с прямым пластмассовым кожухом.

• Изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030ТУ (АШДК434410.088ТУ).

Структура условного обозначения :

• ОНЦ-БС - тип соединителя.

• 1 - покрытие контактов (1 - серебро, 2 - золото).

• 50 - количество контактов.

• 27 - условный диаметр корпуса.

• В - часть соединителя (В вилка, Р розетка ).

• 1 - конструктивное исполнение (1 - приборная вилка, 12 - кабельная розетка с кожухом).

• 1 - многопозиционная поляризация корпусов.

• В - всеклиматическое исполнение.

Технические характеристики :

• Рабочая токовая нагрузка на каждый контакт: 1,5 А.

• Максимальное рабочее напряжение (амплитудное значение): 250 В.

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции в нормальных климатических условиях: не менее 1000-5000 МОм.

• Число сочленений-расчленений: 250.

• Минимальная наработка: 15000 ч.

• Срок сохраняемости: 15 лет.

• Диапазон рабочих температур: от -60 до +85 °C.

• Скорость утечки воздуха для герметичных вилок при перепаде давления 9,806?·?10? Па (1 кгс/см?): не более 0,01 л/ч.

Условия эксплуатации :

• Синусоидальная вибрация: диапазон частот - от 1 до 5000 Гц, ускорение - 200 м/с? (20 g).

• Механический удар: одиночного действия - ускорение 10000 м/с? (1000 g), многократного действия - ускорение 1471 м/с? (150 g).

• Атмосферное пониженное давление: 1,3?·?10?? Па (10?? мм рт.ст.).
