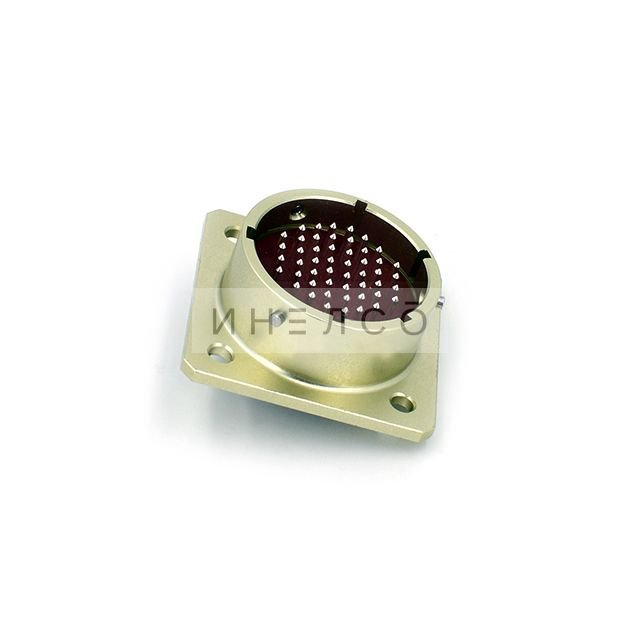

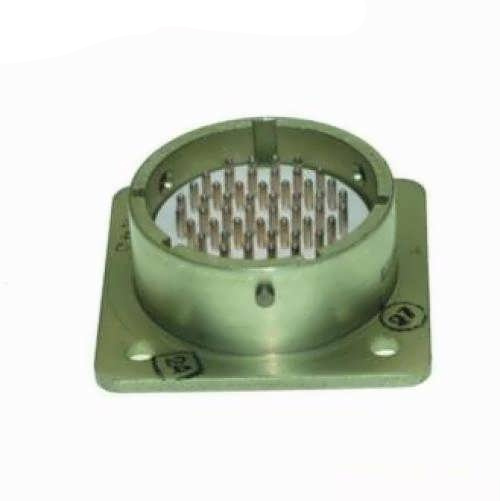

ОНЦ-БС-1-50/27-В1-1-В — это цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Особенности и характеристики :

• Соединители состоят из герметичной приборной вилки и негерметичной кабельной розетки для объемного монтажа.

• Многошпоночная поляризация корпусов защищает от несанкционированного сочленения.

• Сочленение — байонетное.

• вилки производятся, розетки — с прямым пластмассовым кожухом.

• Покрытие контактов: серебро.

• Изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030ТУ (АШДК434410.088ТУ).

• Рабочая токовая нагрузка на каждый контакт: 1,5 А.

• Максимальное рабочее напряжение (амплитудное значение): 250 В.

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции в нормальных климатических условиях: не менее 1000 МОм.

• Диапазон частот вибрации: от 1 до 5000 Гц.

• Число сочленений-расчленений: 250.

• Минимальная наработка: 15000 часов.

• Срок сохраняемости: 15 лет.

• Диапазон рабочей температуры: от -60 до +85 °C.

Структура условного обозначения :

• ОНЦ-БС — тип соединителя.

• 1 — покрытие контактов (1 — серебро).

• 50 — количество контактов.

• 27 — условный диаметр корпуса.

• В — часть соединителя (В — вилка ).

• 1 — конструктивное исполнение (1 — приборная вилка).

• 1 — многопозиционная поляризация корпусов.

• В — всеклиматическое исполнение.
