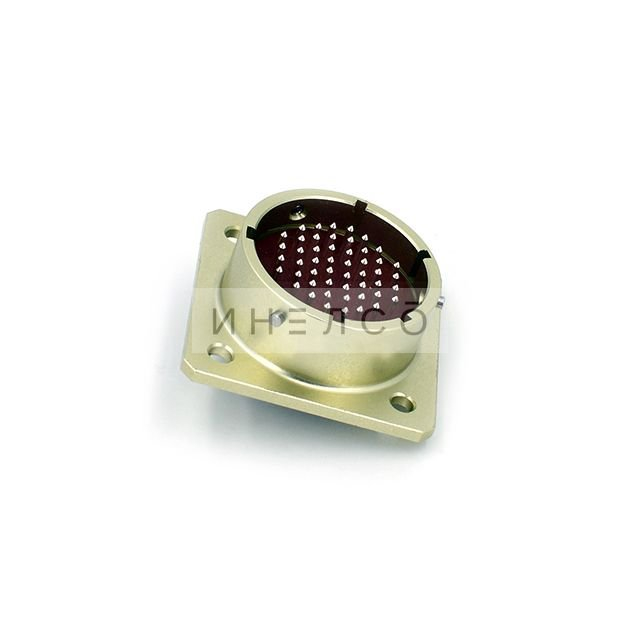

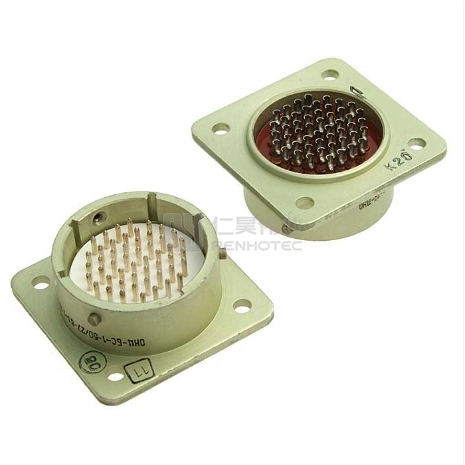

Соединитель ОНЦ-БС-1-50/27-В1-1-В представляет собой низкочастотный цилиндрический разъем , предназначенный для работы в электрических цепях постоянного и переменного тока (до 3 МГц), а также в импульсных системах. Он используется в различных областях, включая приборостроение и электронику.

Основные характеристики

• Количество контактов : 50
• Условный диаметр корпуса : 27 мм
• Рабочая токовая нагрузка на контакт : 1,5 А
• Максимальное рабочее напряжение : 250 В
• Сопротивление контактов : не более 5 м?
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях
• Температурный диапазон эксплуатации : от -60 до +85 °C
• Герметичность : обеспечивается конструкцией, что позволяет использовать соединитель в сложных условиях.

Конструкция и особенности

Соединитель имеет байонетное соединение , что обеспечивает надежное и быстрое соединение. вилки изготавливаются, тогда как розетки имеют прямой пластиковый кожух. Также предусмотрена многошпоночная поляризация , что предотвращает неправильное соединение.

Структура условного обозначения

Условное обозначение ОНЦ-БС-1-50/27-В1-1-В расшифровывается следующим образом:

• ОНЦ-БС — тип соединителя;
• 1 — покрытие контактов (1 — серебро, 2 — золото);
• 50 — количество контактов;
• 27 — условный размер корпуса;
• В — часть соединителя (В — вилка, Р — розетка );
• 1 — конструктивное исполнение (1 — приборная вилка);

Условия эксплуатации

Соединитель ОНЦ-БС-1-50/27-В1-1В может работать в условиях:

• Синусоидальной вибрации с диапазоном частот от 1 до 5000 Гц и ускорением до 200 m/s?.
• Механического удара с одиночным ускорением до 10000 m/s?.

Также он способен выдерживать повышенную влажность (до 98% при +35 °C) и атмосферное пониженное давление.

Срок службы

Гарантийный срок хранения соединителей составляет 15 лет, а минимальная наработка — 15000 часов во всех режимах эксплуатации. Соединители имеют высокую надежность и долговечность, что делает их подходящими для применения в различных технических системах.
