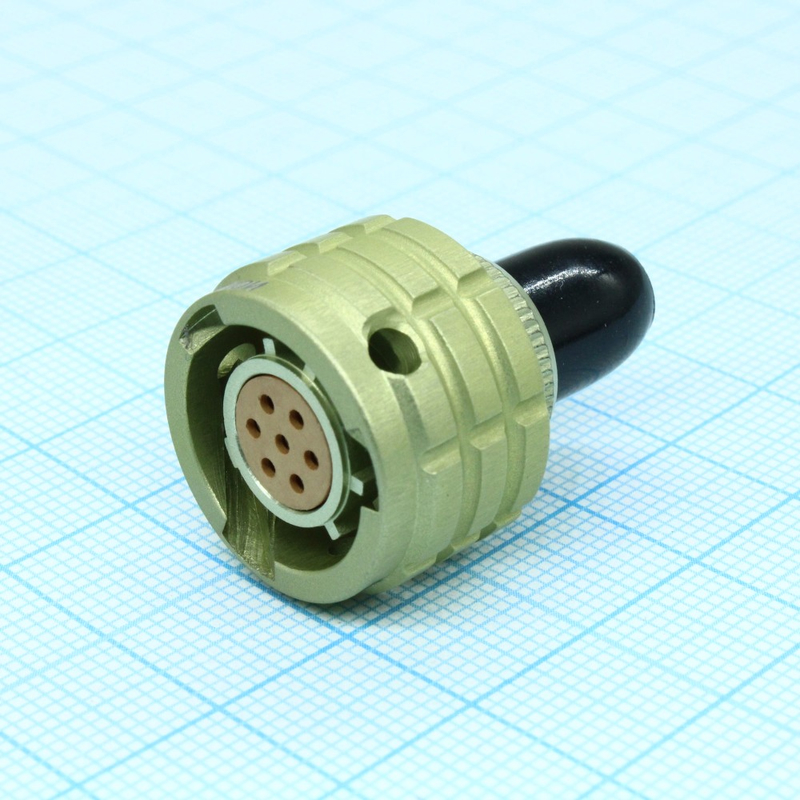

Соединители ОНЦ-БС-1-7/12-Р12-1-В – это субминиатюрные цилиндрические низкочастотные соединители для внутреннего монтажа. Они применяются в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов для соединения и разъединения электрических цепей в электронной аппаратуре общего и специального назначения.

Основные характеристики и параметры :

• Тип соединителя : цилиндрический, низкочастотный, субминиатюрный, быстрорасчленяемый.

• Состав : Состоят из герметичной приборной вилки и негерметичной кабельной розетки. Кабельные розетки идут с прямым пластмассовым кожухом, а приборные вилки изготавливаются.

• Сочленение : Байонетное.

• Поляризация : Многошпоночная и многопозиционная установка изоляторов, что защищает от несанкционированного сочленения.

• Покрытие контактов : серебро.

• Монтаж : Объемный, пайкой.

• Количество контактов : 7.

• Условный диаметр корпуса : 12 мм.

• Сопротивление контактов : не более 5 мОм.

• Сопротивление изоляции : не менее 1000 МОм (в нормальных условиях).

• Рабочее напряжение : 250 В (AC/DC).

• Токовая нагрузка на каждый контакт : 3,1 А. Максимальный ток на одиночный контакт, А: 1,5...3,7.

• Диапазон рабочих температур : от -60 °C до +85 °C. Некоторые аналоги работают до +125°C.

• Вибрация : Синусоидальная вибрация в диапазоне частот 1–5000 Гц с ускорением 200 м/с? (20 g).

• Удары :

  • Одиночного действия с уско
