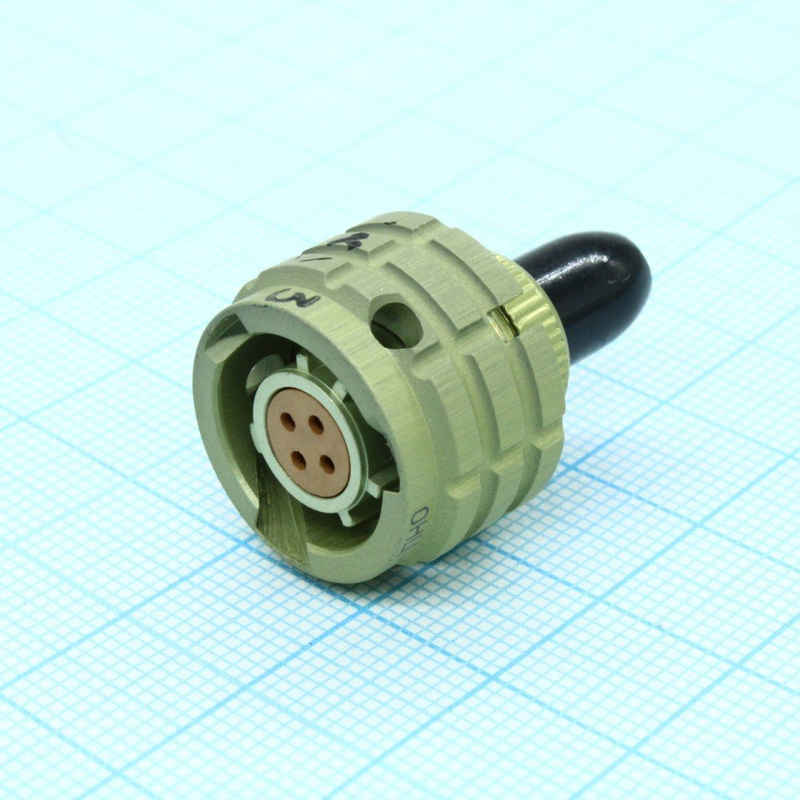

ОНЦ-БС-1-7/12-Р12-1-В — это субминиатюрный цилиндрический низкочастотный соединитель для внутреннего монтажа. Он используется для соединения и разъединения электрических цепей в электронном оборудовании специального и общего назначения.

Расшифровка условного обозначения

• ОНЦ-БС — тип соединителя. Это низкочастотный цилиндрический соединитель.

• 1 — покрытие контактов: серебро.

• 7 — количество контактов.

• 12 — условный диаметр корпуса.

• Р — часть соединителя: розетка. Соединители ОНЦ-БС-1 состоят из герметичной приборной вилки и негерметичной кабельной розетки.

• 12 — конструктивное исполнение: кабельная розетка с прямым кожухом. вилки изготавливаются, розетки с прямым пластмассовым кожухом.

• 1 — многопозиционная поляризация. Соединители имеют многошпоночную поляризацию корпусов и многопозиционную (от 1 до 20 позиций) установку изоляторов, защищающую от несанкционированного сочленения.

• В — всеклиматическое исполнение.

Характеристики

• Сопротивление контактов: не более 5 мОм.

• Максимальный ток на одиночный контакт: от 1,5 до 3,7 А.

• Максимальное рабочее напряжение: 250 В.

• Диапазон рабочих температур: от -60 °C до +125 °C.

• Соединители предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

• Общее количество контактов: 4, 7, 10, 19, 32, 50.

• Сочленение соединителей – байонетное.

• Материал контактов: латунь.

• Материал корпуса: анодированный алюминий.
