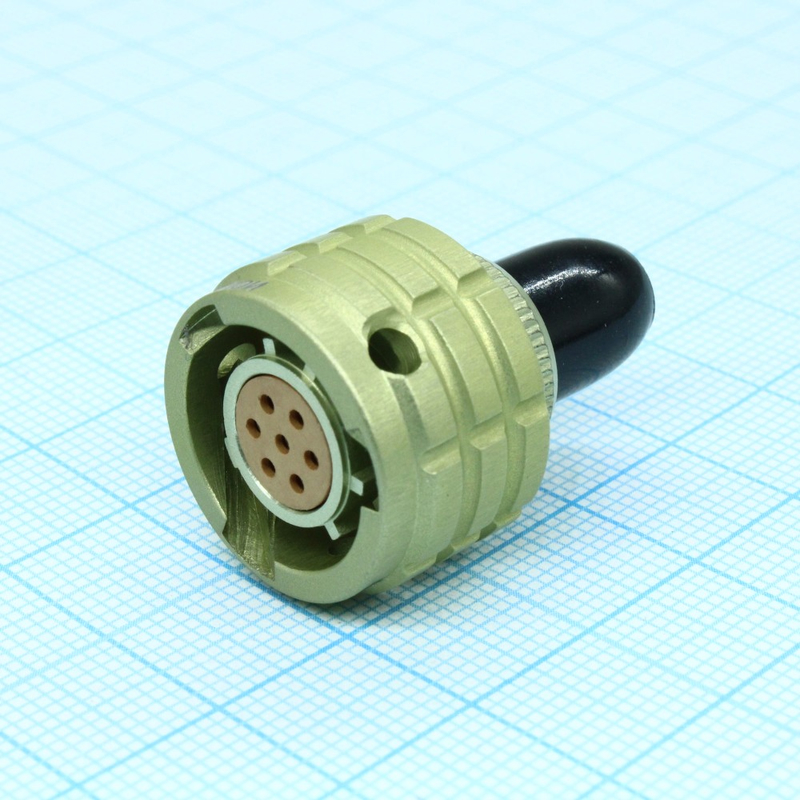

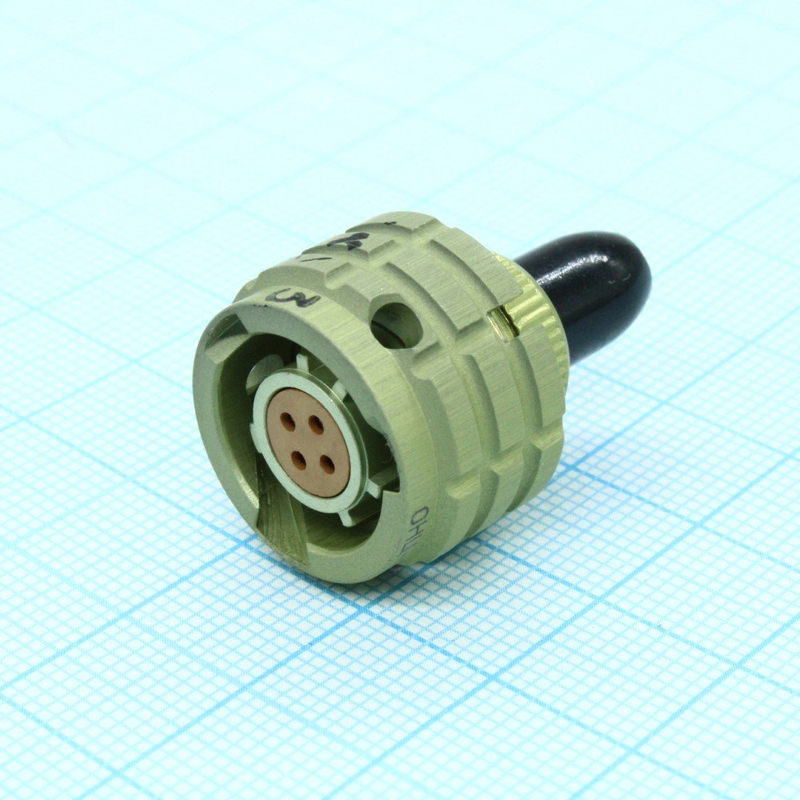

Соединитель ОНЦ-БС-1-7/12-В1-1-В — это цилиндрический низкочастотный разъем, предназначенный для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Он состоит из герметичной приборной вилки и негерметичной кабельной розетки с прямым пластмассовым кожухом.

Технические характеристики

• Количество контактов : 7.

• Покрытие контактов : Серебро.

• Сопротивление контактов : Не более 5 мОм.

• Максимальный ток на одиночный контакт : 3,1 А для корпуса диаметром 12.

• Максимальное рабочее напряжение : До 250 В (амплитудное значение).

• Сопротивление изоляции : Не менее 1000 МОм в нормальных климатических условиях.

• Рабочая температура : От -60 до +85 °C.

• Сочленение : Байонетное.

• Исполнение : Всеклиматическое, для внутреннего монтажа.

Эти соединители используются в различных электро-, радио- и контрольно-измерительных приборах и имеют всеклиматическое исполнение, что позволяет им работать в широком диапазоне условий.

Соединители ОНЦ-БС-1 имеют многошпоночную поляризацию и многопозиционную установку изоляторов, что защищает от несанкционированного сочленения.

Аналогом соединителя ОНЦ-БС-1-7/12-В1-1-В является OHS-BC-1-7/12-B1-1-B.
