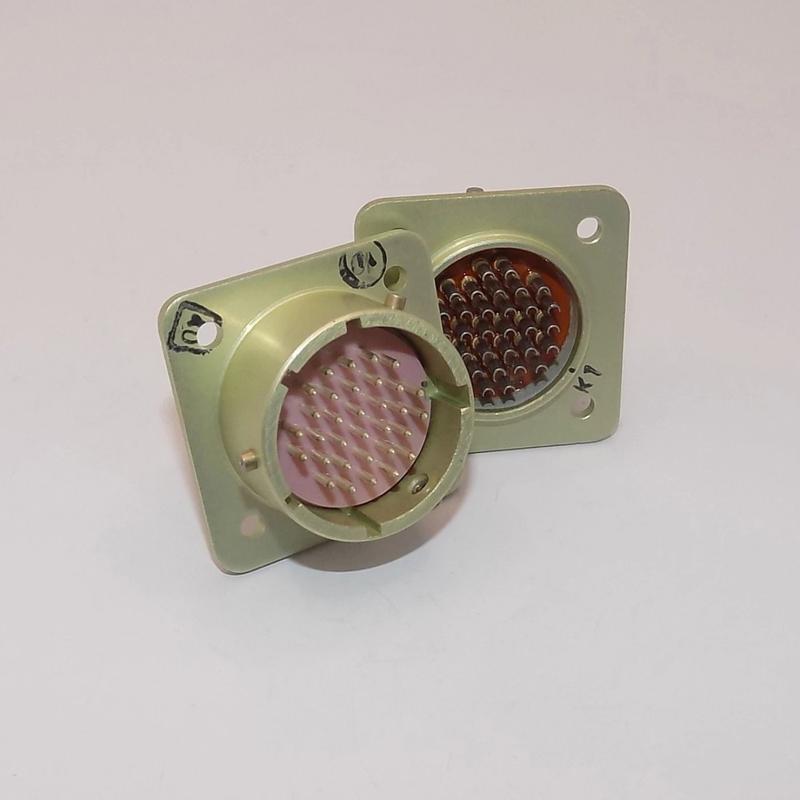

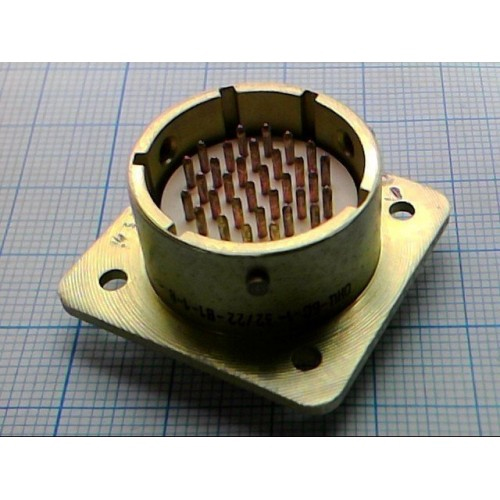

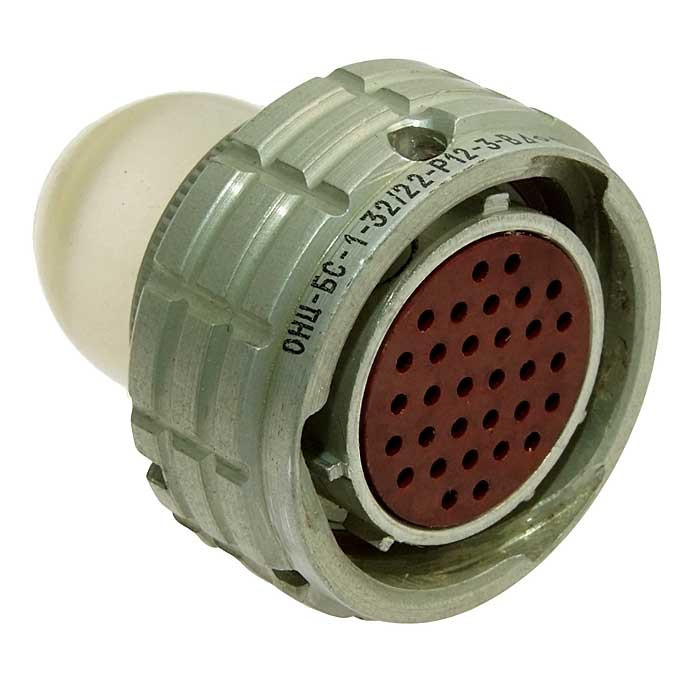

ОНЦ‑БС‑1‑76/22‑В1‑2‑В — это российский низкочастотный цилиндрический быстроразъемный соединитель (разъём) микроминиатюрного типоразмера, применяемый в электронной аппаратуре.

Назначение и конструкция

Этот соединитель предназначен для работы в цепях постоянного, переменного (до примерно 3 МГц) и импульсного токов, используется для соединения печатных плат, блоков и приборов с кабельными жгутами.
Имеет всеклиматическое исполнение, корпус у вилки — металлический, поляризация — многошпоночная (многопозиционная), что исключает неправильное сочленение.

Ключевые параметры

• Количество контактов: 76 штук.

• Условный диаметр корпуса: 22 мм, что соответствует типовой размерной серии «22».

• Контакты, как правило, покрывают серебром (для модификаций серии‑1), что обеспечивает низкое переходное сопротивление и хорошую стабильность электрических параметров.

Рабочие условия

Соединитель рассчитан на работу в широком диапазоне температур воздуха, типовой рабочий диапазон — примерно от −60 °С до +85 °С.
Максимальное рабочее напряжение обычно составляет сотни вольт (в типовых ТУ порядка 150–250 В), а ток на один контакт — до около 3 А, при допустимой суммарной нагрузке на соединитель до десятков ампер.

Надёжность и эксплуатация

Соединители серии ОНЦ‑Б(М/С) рассчитаны на многократное сочленение–расчленение (порядка 250 циклов) и имеют высокое сопротивление изоляции (единицы–десятки ГОм в нормальных условиях).
Минимальная наработка — порядка 15 000 часов, а срок сохраняемости может достигать 15 лет при соблюдении условий хранения и транспортировки по технической документации.
