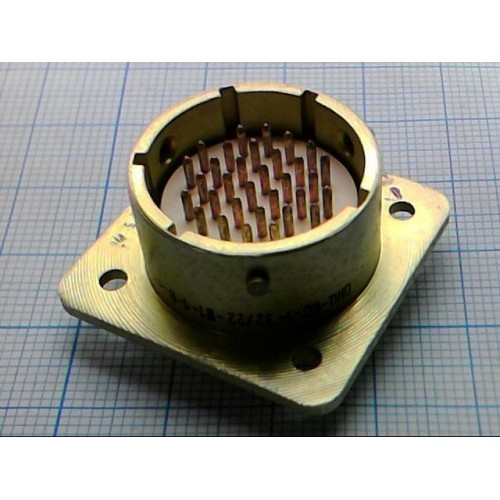

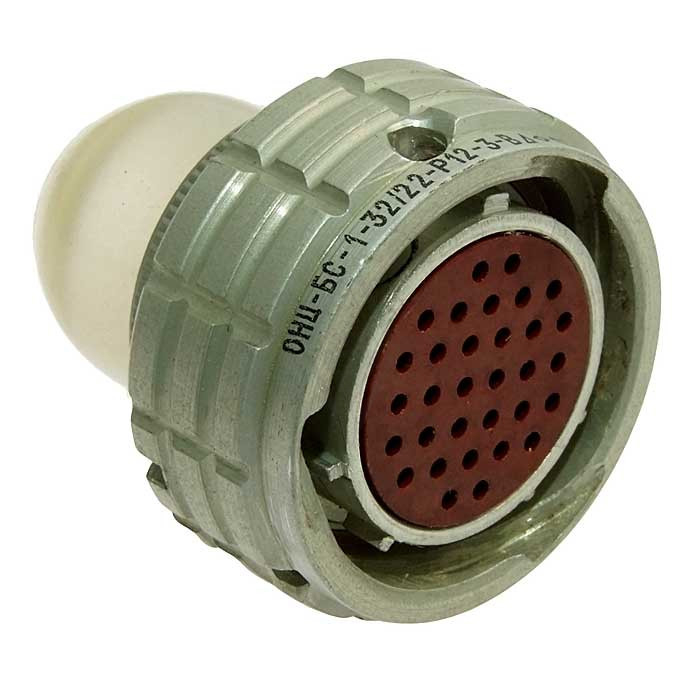

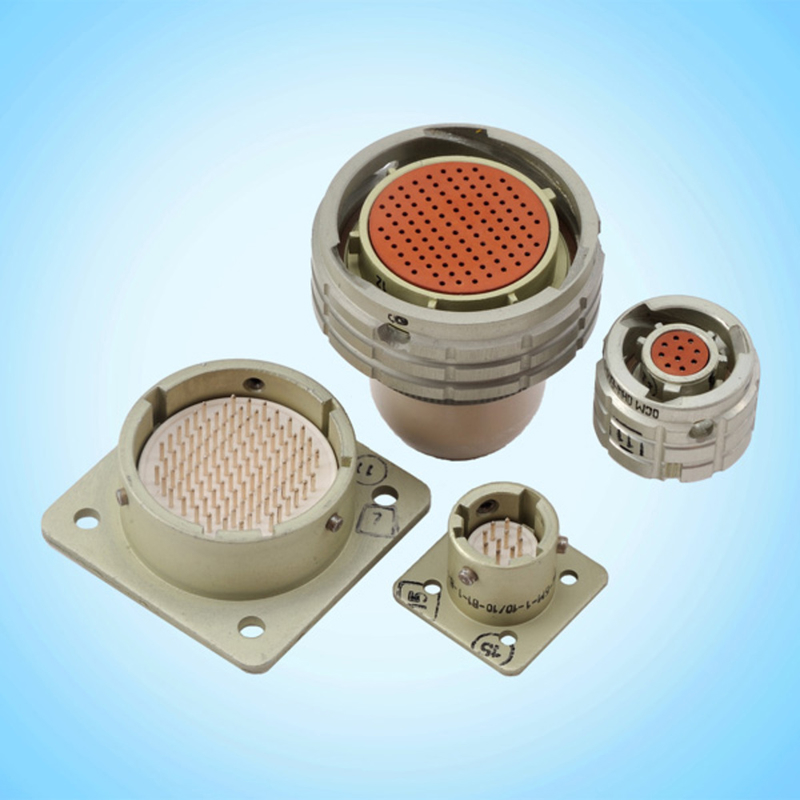

ОНЦ-БС-1-76/22-В1-2-В (часто обозначается как ОНЦ-БМ-1-76/22-В1-2-В) — это микроминиатюрный цилиндрический низкочастотный соединитель байонетного типа для внутреннего монтажа.

Назначение

Он предназначен для работы в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсного тока, используется в узлах и блоках радиоэлектронной аппаратуры.

Расшифровка обозначения

• ОНЦ-БМ — тип соединителя.

• 1 — покрытие контактов серебром.

• 76 — количество контактов.

• 22 — условный диаметр корпуса.

• В — вилка.

• 1 — приборная вилка без кожуха.

• 2 — многопозиционная поляризация.

• В — всеклиматическое исполнение.​

Технические характеристики

Соединитель имеет токовую нагрузку на контакты от 18 до 71 А, максимальное рабочее напряжение до 250 В, сопротивление изоляции не менее 1000 МОм и ёмкость между контактами не более 5 пФ.

Рабочий диапазон температур — от -60 до +85 °C, при влажности до 98% при +35 °C, минимальная наработка 15000 часов, количество сочленений-расчленений — 250.

Изготавливается в России из металла с карболитовым изолятором, монтаж объёмный пайкой, вид корпуса — блочный.
