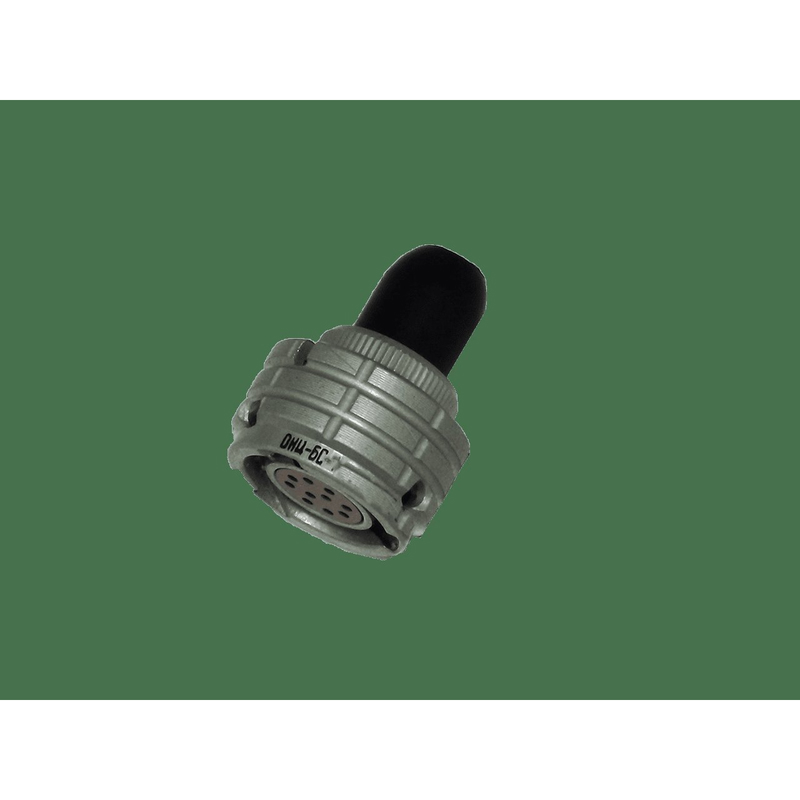

ОНЦ-БС1-10/14-Р12-1В — это субминиатюрный соединитель, предназначенный для работы в электрических цепях постоянного, переменного и импульсного токов. Он относится к типу низкочастотных цилиндрических соединителей и используется в различных областях, включая промышленность и электронику.

Технические характеристики

Основные параметры:

• Количество контактов: 10
• Максимальная токовая нагрузка на одиночный контакт: до 4 А
• Суммарная токовая нагрузка на соединитель: от 15 А до 75 А
• Максимальное рабочее напряжение: 250 В
• Сопротивление контактов: не более 5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Рабочая температура: от -60° С до +85° С
• Количество сочленений-расчленений: 250
• Минимальная наработка соединителей: 15 000 часов

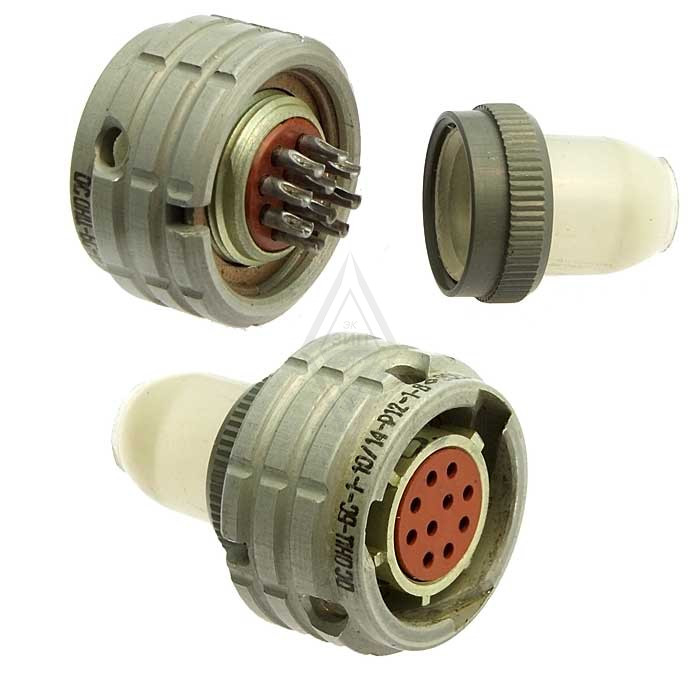

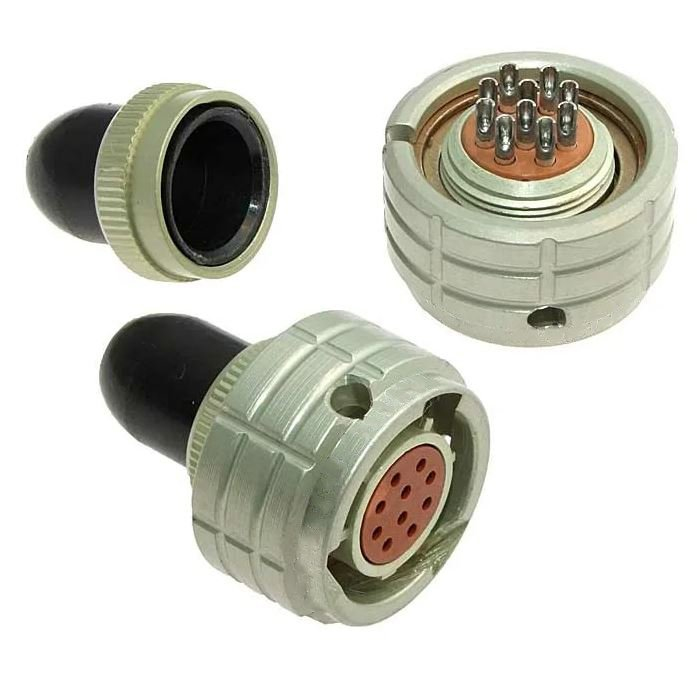

Конструкция: Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Сочленение осуществляется байонетным способом, что обеспечивает надежное соединение. вилки изготавливаются, в то время как розетки имеют прямой пластиковый кожух. Покрытие контактов: В данном соединителе используется серебряное покрытие, что способствует улучшению электрической проводимости и снижению сопротивления.

Условия эксплуатации

Соединители ОНЦ-БС1-10/14-Р12-1В устойчивы к воздействию различных климатических факторов и механическим воздействиям. Они могут использоваться в условиях повышенной вибрации (от 1 Гц до 5 кГц) и выдерживают значительные механические удары. Таким образом, ОНЦ-БС1-10/14-Р12-1В представляет собой надежное решение для подключения в сложных условиях эксплуатации, обеспечивая стабильную работу электрических цепей.
