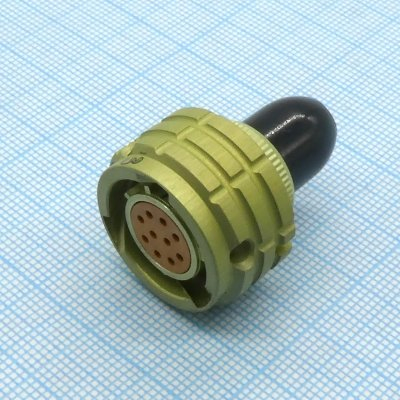

ОНЦ-БС1-10/14-Р12-3В

ОНЦ-БС1-10/14-Р12-3В представляет собой цилиндрический низкочастотный разъём российского производства, предназначенный для работы в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсных сигналов.

Расшифровка обозначения

Это розетка кабельная с прямым кожухом (Р12), покрытием контактов серебром (БС1), имеющая 10 контактов и условный диаметр корпуса 14 мм.
Многопозиционная поляризация обозначена цифрой 3, а исполнение — всеклиматическое (В).
Полное условное обозначение следует стандарту: ОНЦ-БС-1-10/14-Р12-3-В.

Технические характеристики

Сопротивление контактов составляет не более 5 мОм, сопротивление изоляции в нормальных условиях — не менее 1000 МОм.
Максимальное рабочее напряжение — 250 В, ресурс по сочленениям — 250 циклов, общий ресурс — 15000 часов.
Разъём подходит для использования в электро- и радиооборудовании, включая приборы во всеклиматическом исполнении по ТУ.

Применение

Такие соединители широко применяются в различных электро-, радио- и контрольно-измерительных приборах для надёжного соединения цепей.
Они предназначены для внутреннего монтажа и устойчивы к климатическим воздействиям.
