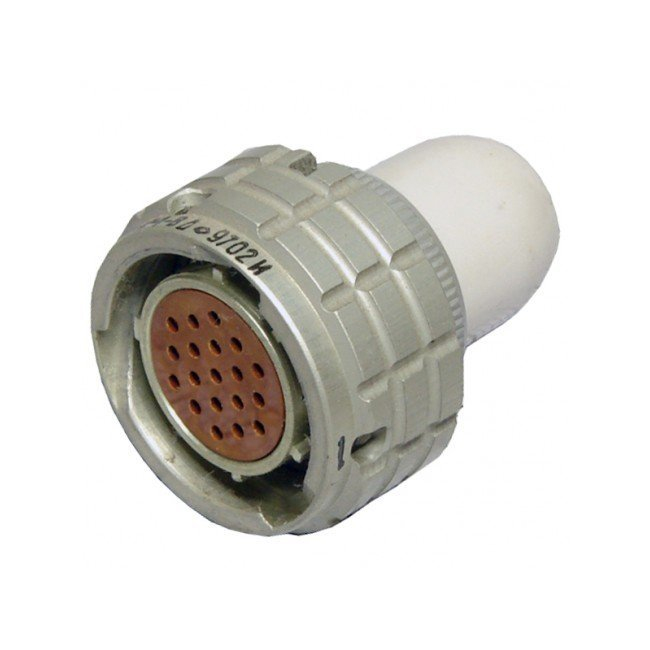

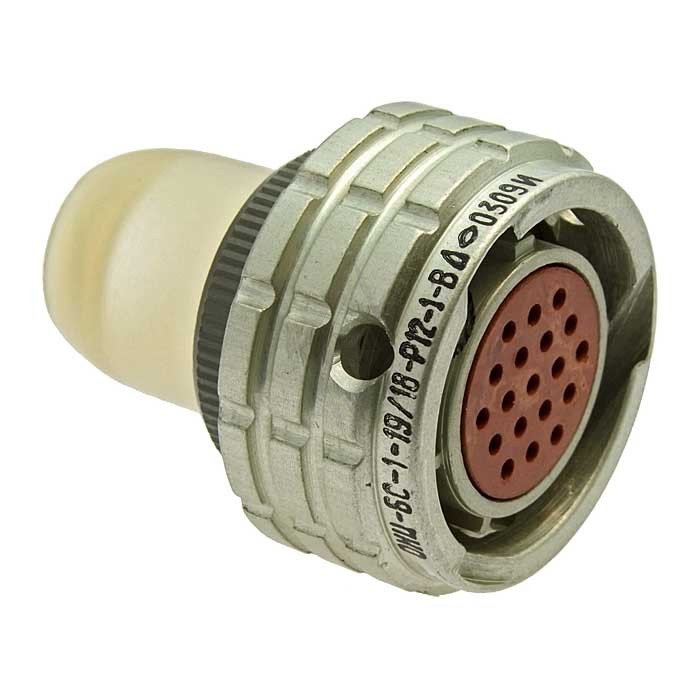

Кожух ОНЦ-БС-1-19/18-Р — это компонент негерметичного кабельного разъема, который используется в цилиндрических низкочастотных соединителях ОНЦ-БС-1-19/18-Р. Он предназначен для работы в цепях переменного тока (с частотой не более 3 МГц), постоянного и импульсного тока. Соединитель ОНЦ-БС-1-19/18-Р используется при внутреннем объемном монтаже.

Характеристики и материалы :

• Материал корпуса: Стеклонаполненный полиамид ПА 6.

• Прижим: латунный.

• Размеры: D = 23 мм, L = 27 мм.

• Резьбовое соединение с разъемом: М18?0,75.

• Масса: 4,7 гр.

• Температурный режим: от -70°C до +160°C.

Комплект поставки :

• Пластиковый корпус – 1 шт.

• Прижим латунный – 2 шт.

• Винт крепежный М3х10 – 2 шт.

Дополнительные сведения :

• Минимальная партия поставки: от 100 шт.

• Возможна маркировка корпуса текстовой информацией или логотипом предприятия заказчика.

• Производитель: ООО «Н-КАБЕЛЬ».

Обозначение для заказа : ЭКОМ.301111.040.

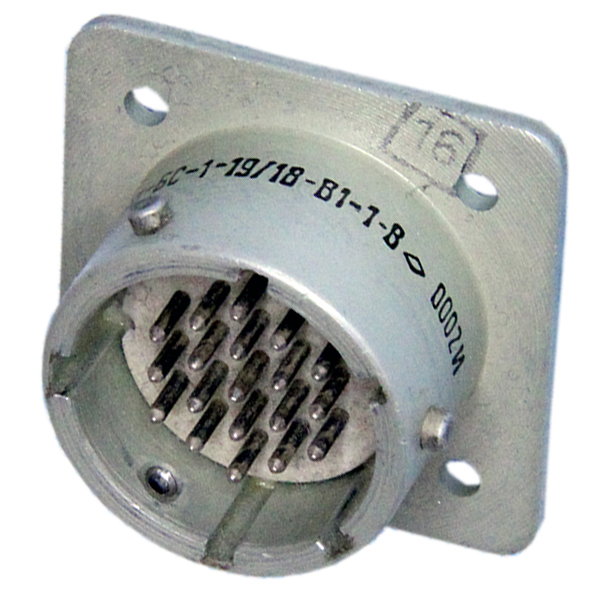

Соединители ОНЦ-БС-1 также имеют следующие технические параметры :

• Общее количество контактов: 4, 7, 10, 19, 32, 50

• Сопротивление контактов: не более 5 МОм

• Максимальный ток на одиночный контакт: 1,5...3,7 А

• Максимальное рабочее напряжение: 250 В

• Сопротивление изоляции в нормальных климатических условиях: не менее 1000 МОм

• Емкость между любыми соседними контактами: не более пФ: 5

• Синусоидальная вибрация, диапазон частот: 1....5000 Гц

• Синусоидальная вибрация, ускорение: 200 (20) м/с2 (g)

• Механический удар, одиночного действия с ускорением: 10000 (1000) м/с2 (g)

• Механический удар, многократного действия с ускорением: 1471 (150) м/с2 (g)

• Атмосферное пониженное давление: 1,3·10-4 (10-6) Па (мм рт.ст.)

• Повышенная относительная влажность воздуха при температуре +35 °С: 98%

• Рабочая температура окружающей среды: от -60 до +85 °C

• Минимальная наработка: 15000 часов

• Количество сочленений-расчленений: 250

• Срок сохраняемости: 15 лет
