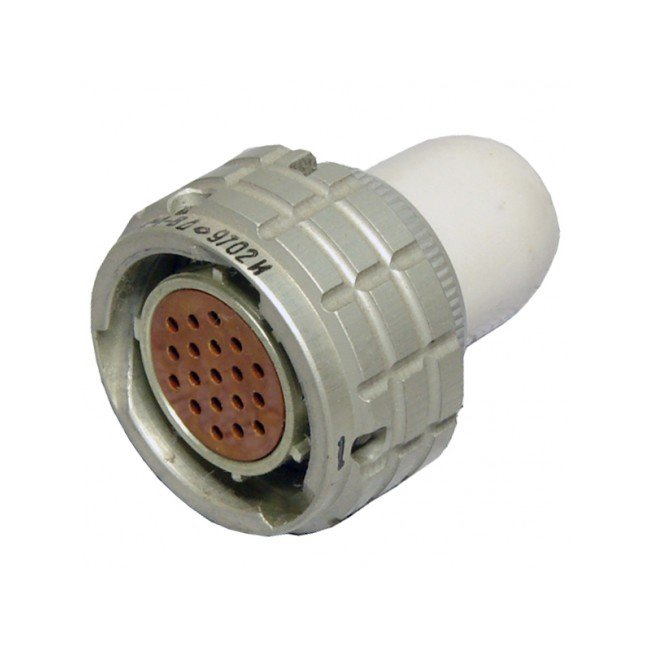

ОНЦ-БС1-19/18-Р12-2-В

Онц‑БС1‑19/18‑Р12‑2‑В — это цилиндрический низкочастотный электрический соединитель (розеточная часть) советского/российского происхождения, относящийся к серии ОНЦ‑БС и предназначен для работы в электрических цепях постоянного, переменного тока (до единиц МГц) и импульсных сигналов.

Основные характеристики

• Тип контактов и их количество : 19 контактов, выполнены с серебряным покрытием (цифра «1» в обозначении).

• Габариты корпуса : условный диаметр корпуса 18 мм; конструктивное исполнение соответствует розетке с прямым пластмассовым кожухом (индекс «12»).

• Вид сочленения : байонетное (быстроразъемное), обеспечивает надежную и быструю фиксацию с приборной вилкой.

• Поляризация : многопозиционная (индекс «2»), защищает от неправильного сочленения и несанкционированного подключения.

Эксплуатационные параметры

• Токовая нагрузка : рабочий ток на один контакт порядка 2…2,1 А, кратковременная/импульсная нагрузка до 4 А на контакт, суммарный ток по соединителю до примерно 40 А.

• Напряжение : рассчитан на максимальное рабочее напряжение до 250 В (постоянное или переменное).

• Температурный диапазон : эксплуатация обычно предусмотрена от примерно −60 °C до +85 °C, что соответствует всеклиматическому исполнению по техническим условиям типа бР0.364.030 ТУ / АШДК434410.088 ТУ.

• Надежность : соединитель рассчитан на многократные циклы сочленения‑расчленения (порядка 250 раз) и имеет наработку без отказов до десятков тысяч часов.

Применение и конструкция

• Назначение : используется для внутреннего монтажа в электро‑, радио‑ и контрольно‑измерительной аппаратуре (приборы, стойки, блоки питания, системы связи и т.п.).

• Комплект : соединитель ОНЦ‑БС‑1‑19/18 формирует пару с приборной вилкой (например, исполнение В1‑2‑В) и кабельной розеткой (Р12‑2‑В), вилка выполняется без кожуха, розетка — с прямым пластиковым кожухом.
