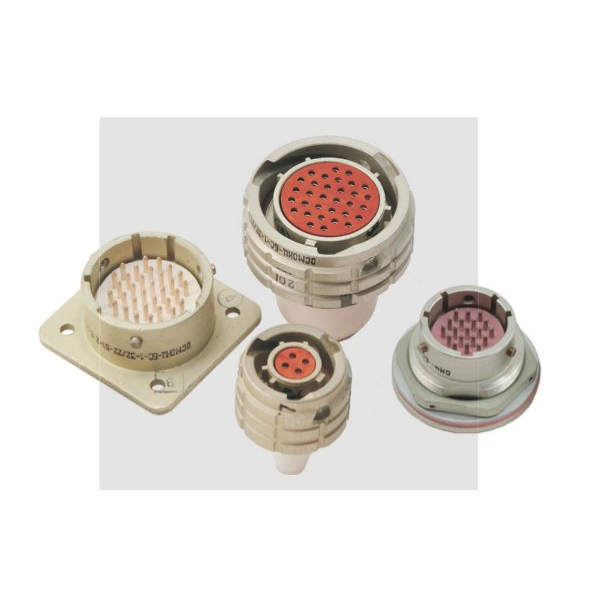

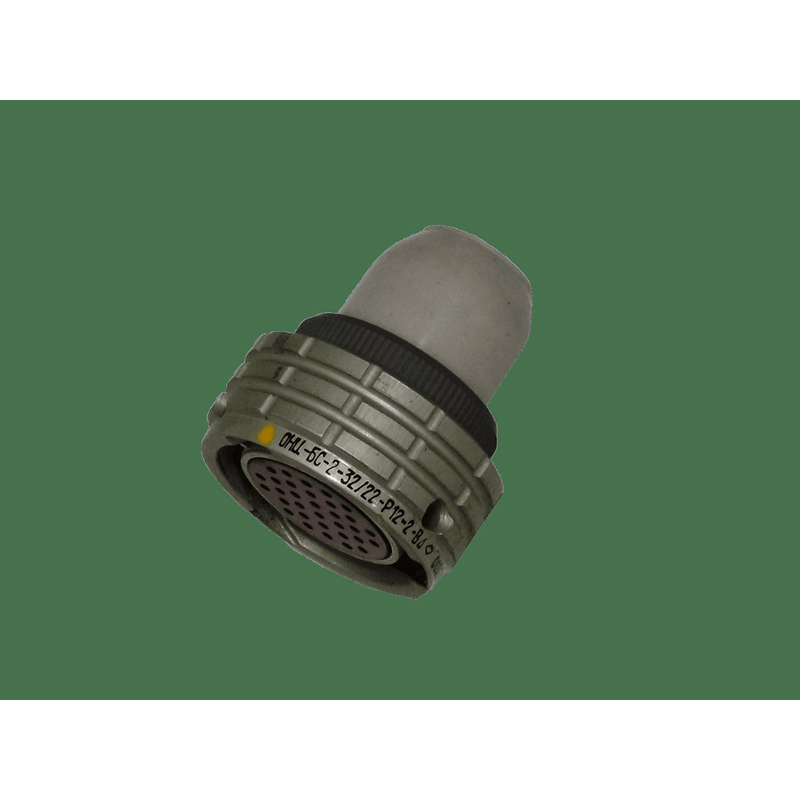

ОНЦ-БС1-32/22-Р12-2В — это низкочастотный цилиндрический соединитель, предназначенный для работы в электрических цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Он состоит из герметичной приборной вилки и негерметичной кабельной розетки, что позволяет использовать его в различных условиях эксплуатации.

Технические характеристики

• Максимальная токовая нагрузка :
  • На одиночный контакт: до 4 А.
  • Суммарная на соединитель: от 15 А до 75 А.
• Максимальное рабочее напряжение : 250 В (амплитудное значение).
• Рабочая токовая нагрузка на каждый контакт : от 1,5 А до 3,7 А.
• Сопротивление контактов : не более 5 мОм.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
• Количество сочленений-расчленений : до 250.
• Минимальная наработка соединителей : 15 000 часов.
• Срок сохраняемости : 15 лет.

Конструкция и исполнение

Соединитель имеет байонетное сочленение и многош Оночную поляризацию корпусов, что защищает от несанкционированного соединения. вилки изготавливаются, а розетки — с прямым пластиковым кожухом. Контакты могут быть покрыты серебром, что обеспечивает хорошую проводимость.

Условия эксплуатации

• Температура окружающего воздуха : от -60 °C до +85 °C.
• Атмосферное давление : Ониженное рабочее давление до 13 кПа.
• Допустимая синусоидальная вибрация :
  • Диапазон частот: от 1 Гц до 5 кГц.
  • Ускорение: до 200 м/с?.

Применение

Соединители ОНЦ-БС1 используются в различных областях, включая промышленные и научные приложения, где требуется надежное соединение в условиях воздействия внешних факторов.
