ОНЦ-БС1-7/12 кожух

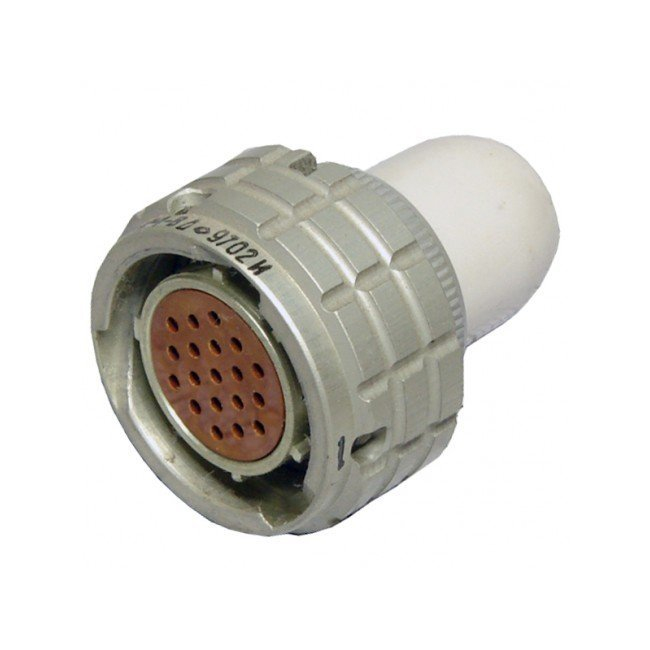

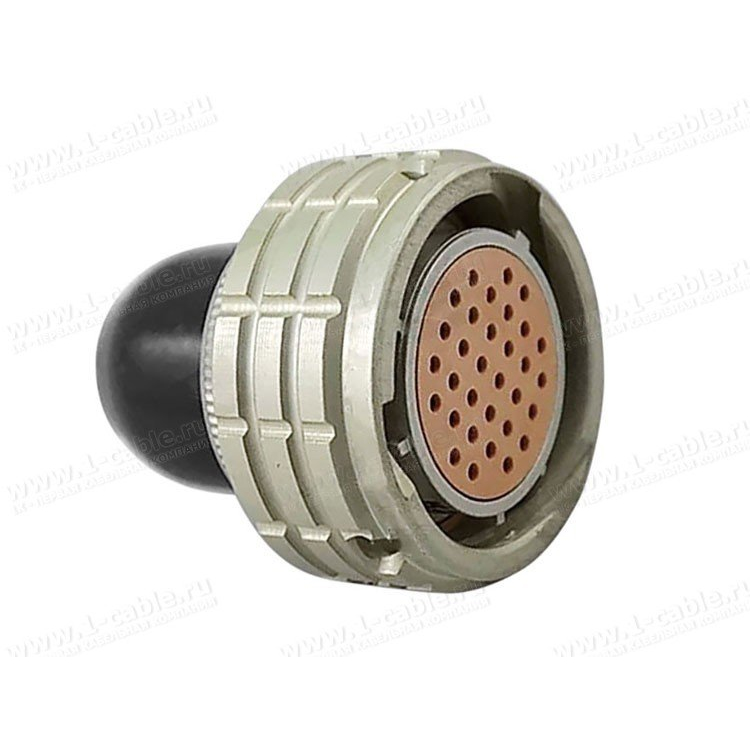

ОНЦ‑БС1‑7/12 (в обозначении «ОНЦ‑БС1‑7/12‑Р12‑1‑В») — это субминиатюрный байонетный электрический разъём типа «розетка кабельная», у которого в конструкции предусмотрен прямой пластиковый кожух для монтажа на кабель.

Назначение и принцип работы

Разъём предназначен для быстроразъёмного соединения в цепях постоянного, переменного (до примерно 3 МГц) и импульсного токов; используется, как правило, в приборах и кабельных линиях, где требуется компактный и надёжный контакт. Сочленение реализовано байонетным замком: вилка без кожуха вставляется и поворотом фиксируется в розетке с прямым кожухом.

Что означает кожух в обозначении

В условном обозначении «ОНЦ‑БС1‑7/12‑Р12‑1‑В» позиция 12 указывает на конструктивное исполнение: кабельная розетка с прямым пластмассовым кожухом. Кожух выполняет несколько функций:

• защищает контакты и зону заделки жил кабеля от механических повреждений и случайного прикосновения;

• препятствует самопроизвольному разъединению за счёт дополнительной фиксации корпуса;

• обеспечивает стандартный внешний диаметр и форму для удобства прокладки кабеля и монтажа в панели или оборудовании.

Типичные технические особенности

• Количество контактов — 7; условный диаметр корпуса — 12 мм, что определяет габариты как вилки, так и розетки с кожухом.

• Контакты обычно выполняются с покрытием серебром (функция «1» в коде), допустимое рабочее напряжение — до около 250 В, ток на один контакт порядка 1,5 А.

• Температурный диапазон эксплуатации обычно от примерно −60 до +85…+150 °C в зависимости от конкретного ТУ, с сохранением работоспособности при повышенной влажности и вибрациях.
