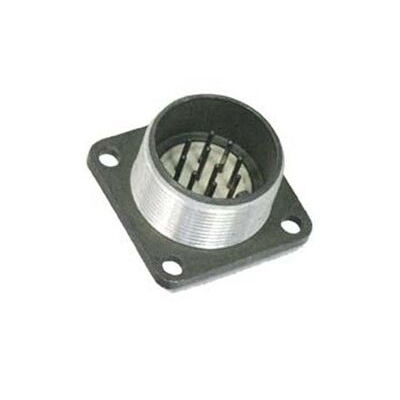

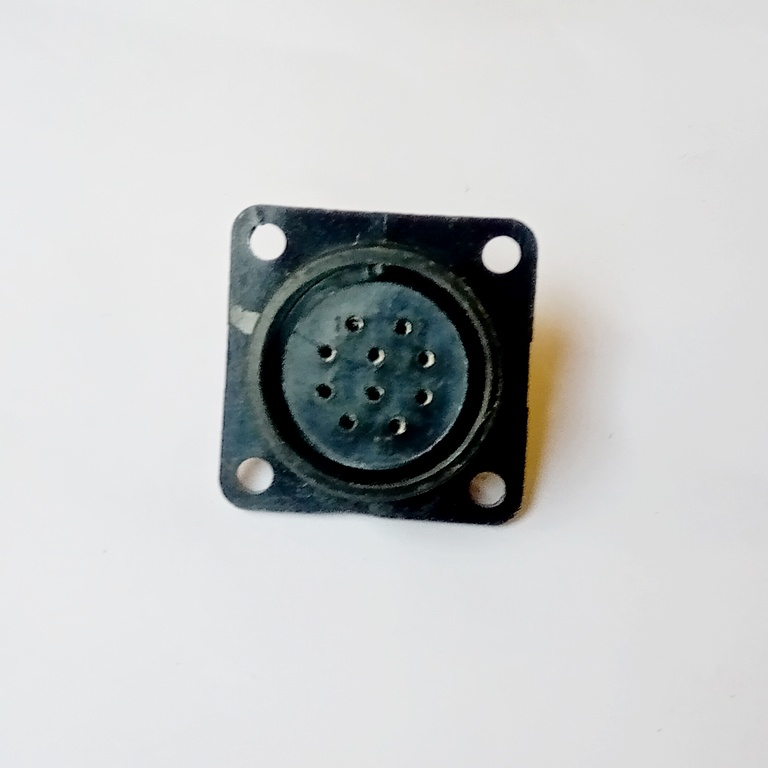

ОНЦ-РГ-09-10/22-В1 — это вилка приборная, представляющая собой цилиндрический низкочастотный соединитель из серии ОНЦ-РГ-09.

Обозначение

Расшифровка: ОНЦ-РГ-09 — тип изделия (соединитель низкочастотный цилиндрический), 10 — количество контактов, 22 — условный размер корпуса, В — вилка, 1 — конструктивное исполнение (приборная часть без кожуха или патрубка).

Назначение

Предназначена для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Может монтироваться экранированными или неэкранированными кабелями; состоит из негерметичных частей — вилки и розетки (приборные или кабельные).

Технические характеристики

Максимальный рабочий ток на контакт — 2,5 А (одиночный — до 5 А), напряжение — до 500 В. Диаметр контактов — 1 мм, сопротивление контактов — не более 50 мОм, изоляции — не менее 5000 МОм. Количество сочленений-расчленений — 500, наработка — минимум 10 000 часов, срок сохраняемости — 6 лет.

Условия эксплуатации

Рабочая температура: от -60°C до +70°C, климатическое исполнение — УХЛ (умеренно холодный климат). Выдерживает вибрацию (1–5000 Гц, до 100 м/с²), удары (до 1500 м/с² одиночные, 400 м/с² многократные), пониженное давление до 5,3·10⁻⁴ Па. Сочленение — резьбовое, поляризация — одношпоночная, покрытие контактов — никель.

Габариты и монтаж

Размеры: 25×24×24 мм. Монтаж — внутренний, пайкой, объемный; подходит для приборных частей без патрубка.
