Соединители ОНЦ-РГ-09-10-22 являются малогабаритными цилиндрическими низкочастотными разъемами, предназначенными для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общего назначения. Эти соединители могут работать как в электрических цепях постоянного, так и переменного тока с частотой до 3 МГц и напряжением до 500 В.

Основные характеристики

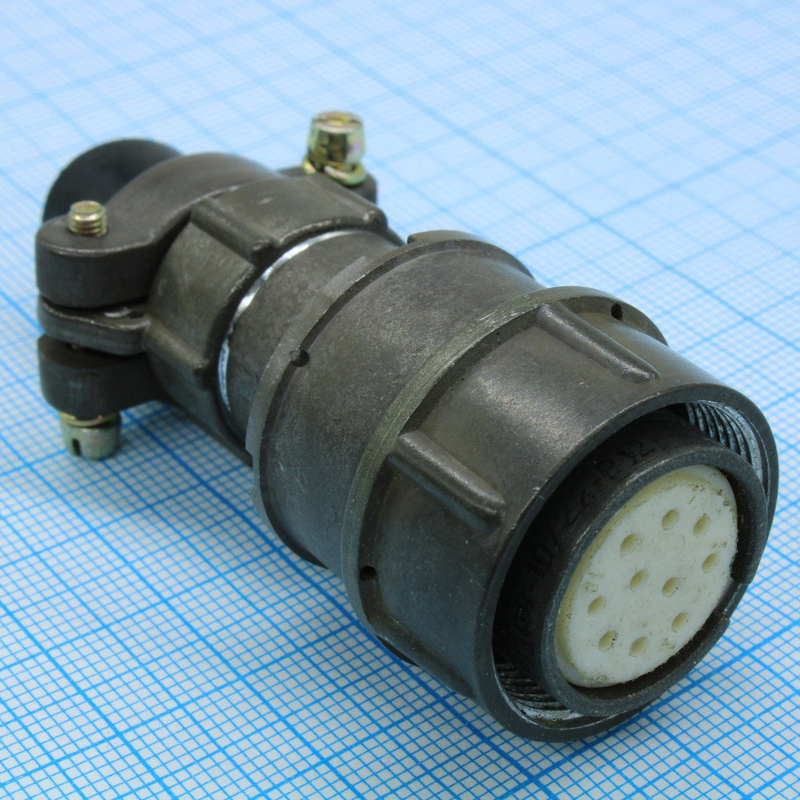

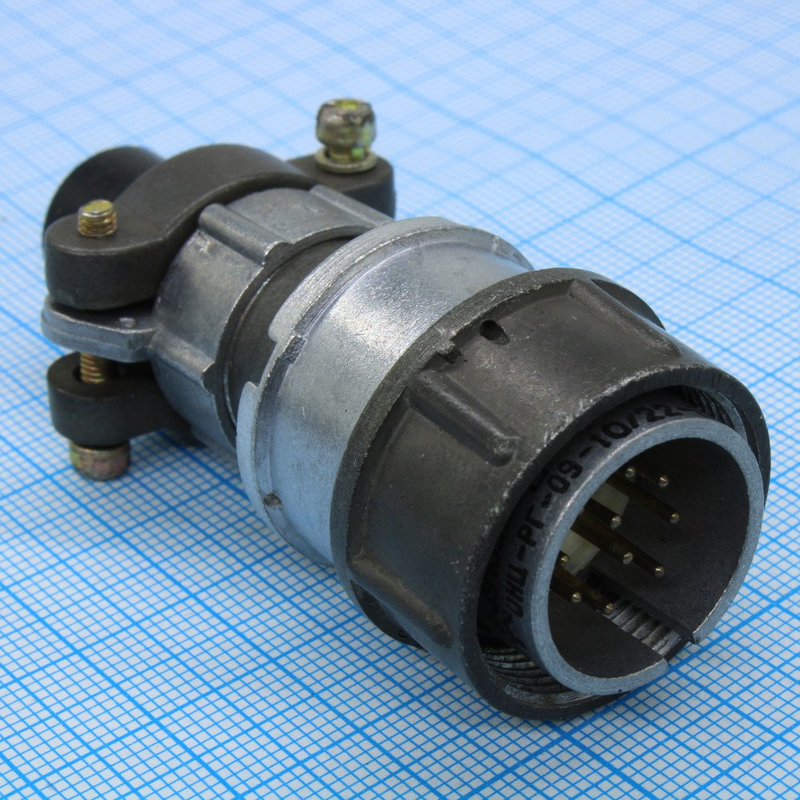

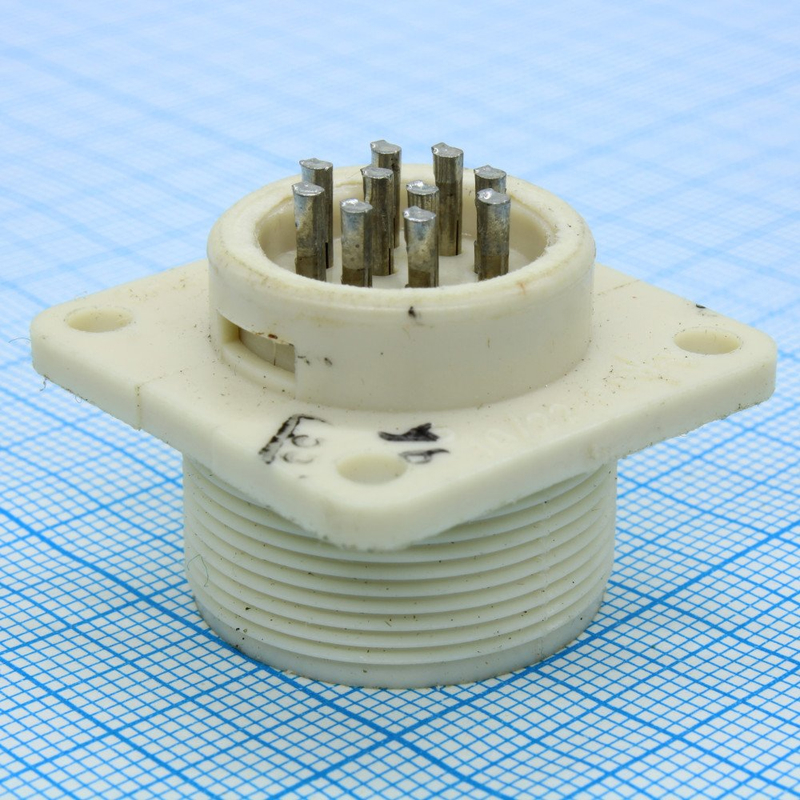

Структура : Соединители состоят из двух частей — вилки и розетки, которые могут быть как блочными (приборными), так и кабельными. Блочные части могут изготавливаться без патрубков или с прямыми патрубками, тогда как кабельные части могут иметь прямые или угловые патрубки.

Технические параметры :

• Количество контактов : 4, 7, 10, 19, 24, 32, 45, 50.

• Сопротивление контактов : не более 0.05 Ом для контактов диаметром 1.0 мм и не более 0.03 Ом для контактов диаметром 1.5 мм.

• Материал контактов : никель.

• Рабочая температура : от -60 до +70 °C.

• Сопротивление изоляции : не менее 5000 МОм.

• Максимальная токовая нагрузка : до 5 А.

Конструктивные особенности

Соединитель имеет резьбовое сочленение с одношпоночной поляризацией корпусов. Корпус выполнен из алюминиевого сплава АЛ-11, а изолятор — из прессованного материала АГ-4. Эти разъемы имеют различные варианты исполнения, что позволяет использовать их в различных условиях эксплуатации.

Применение

Соединители ОНЦ-РГ-09-10-22 широко применяются в электронной аппаратуре общего назначения, где требуется надежное соединение для передачи электрических сигналов. Они идеально подходят для использования в условиях, требующих компактности и высокой надежности соединений.
