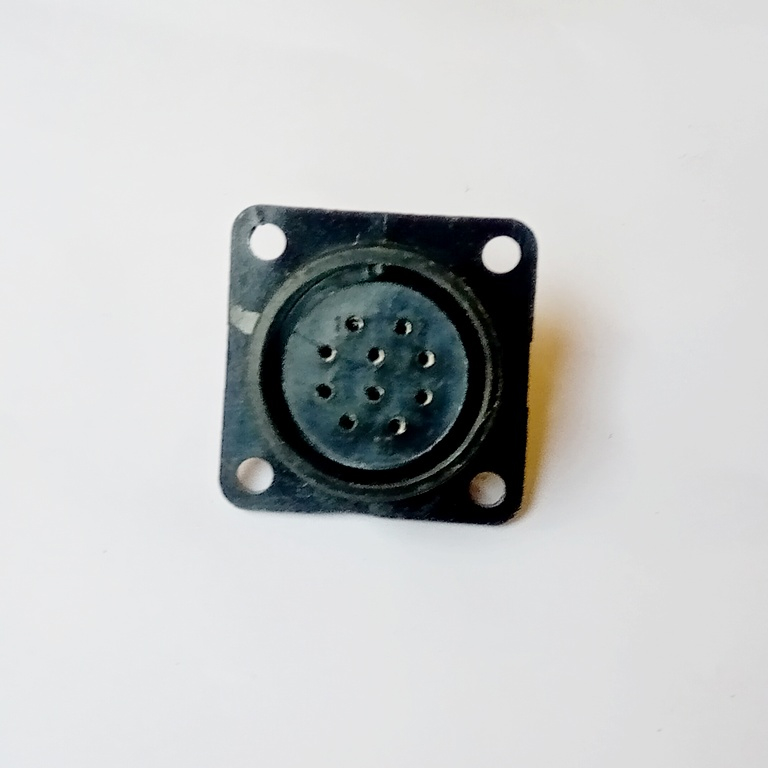

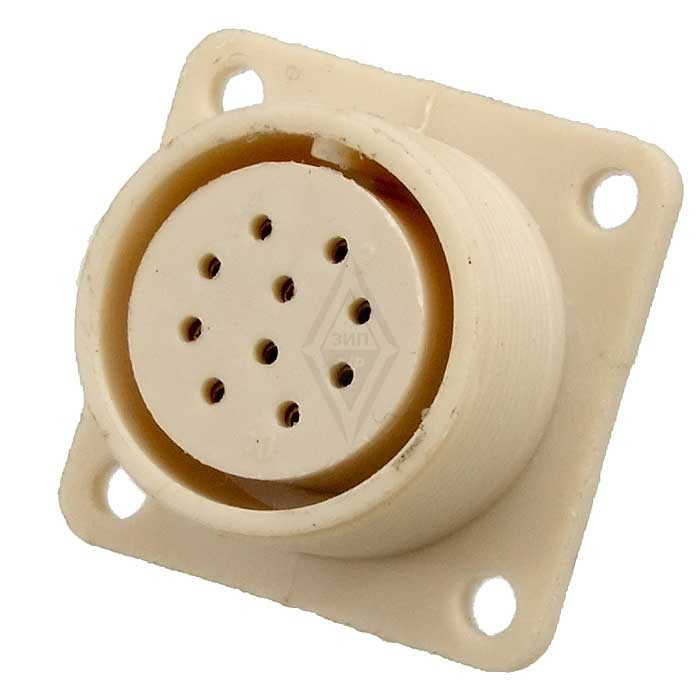

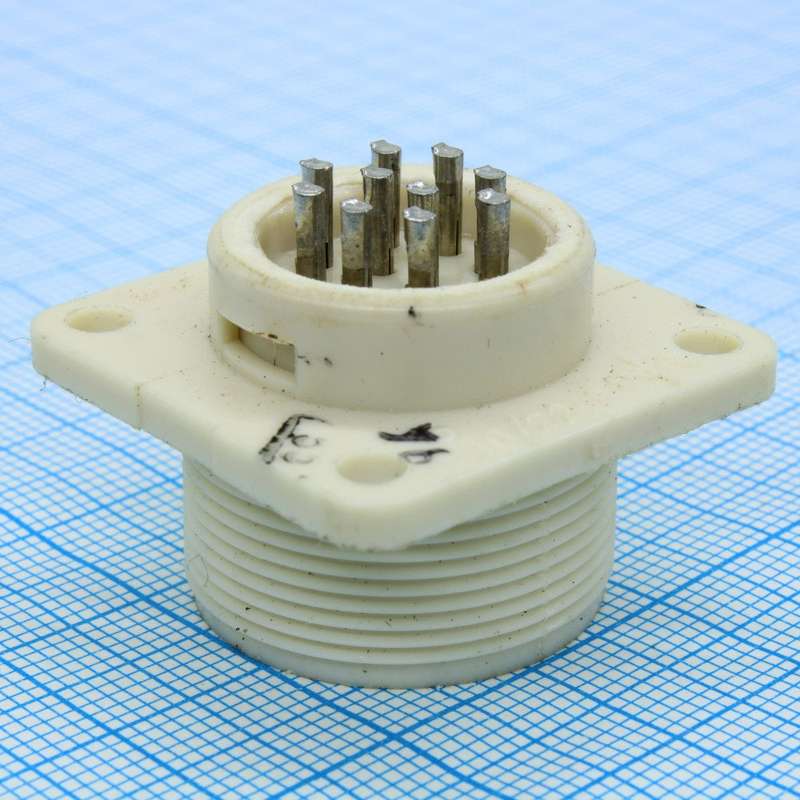

ОНЦ-РГ-09-10/22-Р-7 представляет собой разъём низкочастотный цилиндрический (соединитель) приборного типа в виде розетки, предназначенный для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц).

Обозначение

• ОНЦ-РГ-09 — тип соединителя (низкочастотный цилиндрический).

• 10 — количество контактов.

• 22 — условный размер корпуса (22 мм).

• Р — розетка.

• 7 — конструктивное исполнение (блочная розетка с пластиковым корпусом).

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение 500 В и ток до 2,5 А на контакт (до 5 А на одиночный контакт). +1
Диаметр контактов — 1 мм, сопротивление контактов — не более 50 мОм, сопротивление изоляции — не менее 5000 МОм.​
Количество сочленений — 500 циклов, минимальная наработка — 10 000 часов, срок хранения — 6 лет.

Условия эксплуатации

Работает при температурах от -60°C до +70°C и пониженном давлении до 5,3·10^{-4} Па (400 мм рт. ст.). +1
Выдерживает синусоидальную вибрацию (1–5000 Гц, до 100 м/с²) и механические удары.​
Сочленение корпусов — резьбовое, поляризация — одношпоночная, покрытие контактов — никель; габариты — 25×24×24 мм.​

Применение

Используется в электро-, радио- и контрольно-измерительных приборах для соединения экранированных или неэкранированных кабелей.
