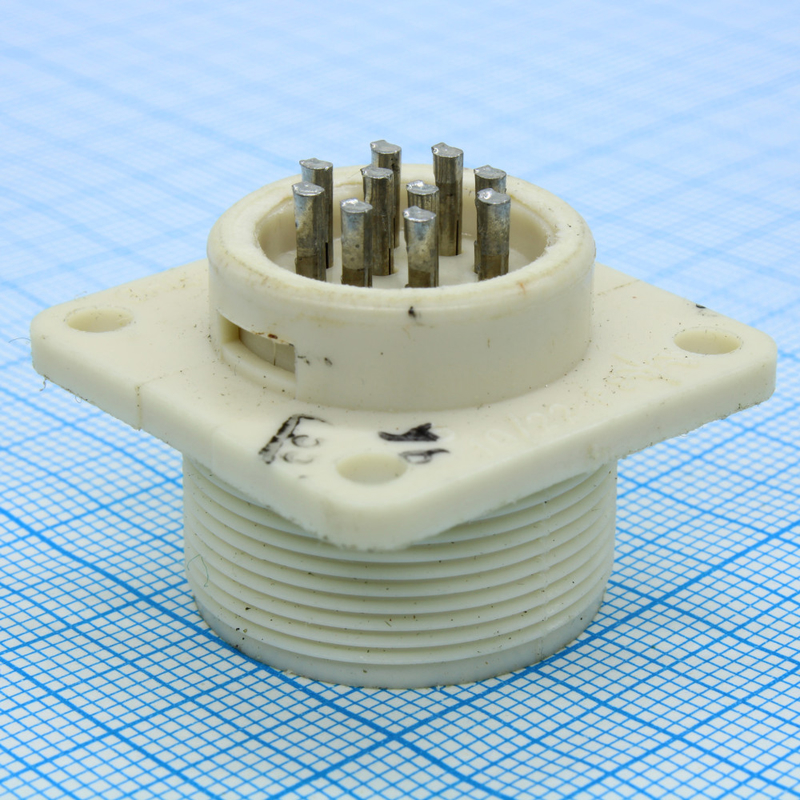

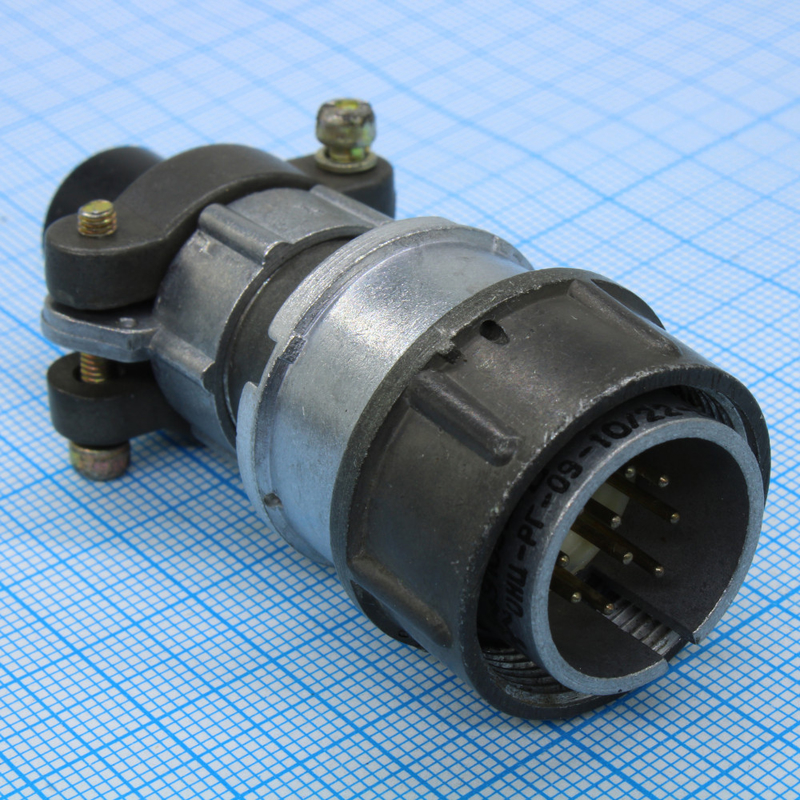

Разъём ОНЦ-РГ-09-10/22-В представляет собой цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях как постоянного, так и переменного тока. Он способен выдерживать напряжение до 500 В и частоту до 3 МГц. Основные характеристики и особенности данного разъёма включают:

Основные характеристики

• Количество контактов : 10
• Условный размер корпуса : 22
• Тип соединителя : вилка (обозначение "В")
• Конструктивное исполнение :
  • 1 — приборная часть
  • 2 — неэкранированная с прямым кожухом
  • 3 — экранированная с прямым кожухом
  • Дополнительные исполнения включают варианты с угловыми кожухами и пластмассовые исполнения.

Конструкция и материалы

Разъёмы ОНЦ-РГ-09 состоят из двух частей: вилки и розетки. Соединение осуществляется резьбовым способом, а поляризация корпусов одношпоночная. Контакты покрыты никелем, что обеспечивает хорошую проводимость и защиту от коррозии.

Применение

Разъём используется в различных электрических устройствах, включая приборы, требующие надежного соединения в условиях, где могут быть вибрации или механические нагрузки. Он подходит для применения в промышленных условиях, а также в бытовой технике.Эти разъёмы являются важной частью электрических систем, обеспечивая надежность и безопасность соединений.
