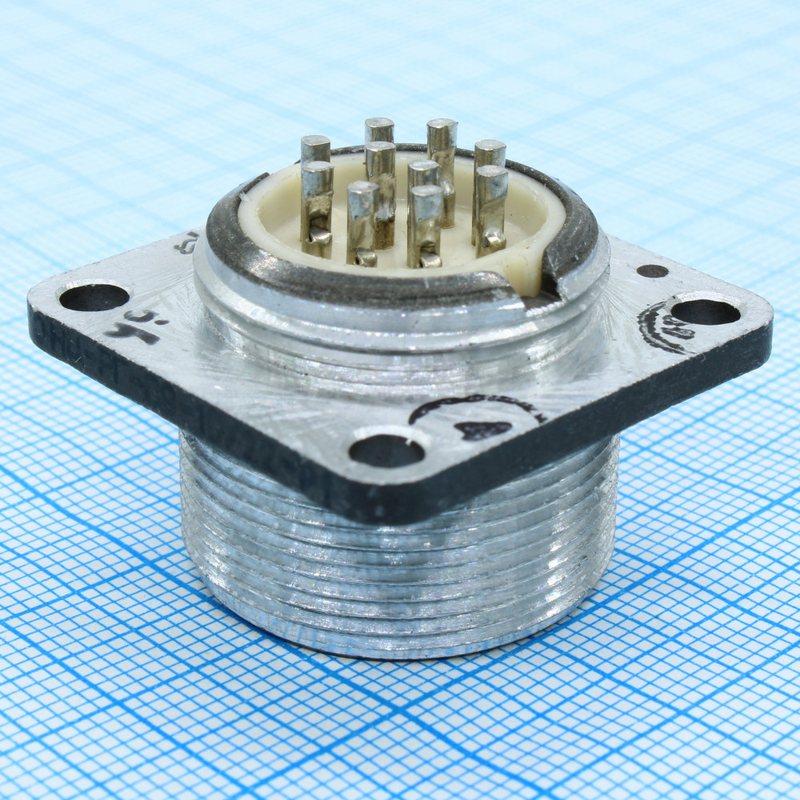

ОНЦ-РГ-09-10/22-Р1 — это цилиндрический низкочастотный малогабаритный соединитель. Соединители состоят из вилки и розетки, которые бывают кабельными и приборными.

Характеристики ОНЦ-РГ-09-10/22-Р1:

• Тип разъема Соединитель цилиндрический низкочастотный малогабаритный

• Количество контактов 10

• Условный размер корпуса 22

• Вид соединителя розетка (гнездо)

• Максимальный рабочий ток на каждый контакт 10 А

• Максимальное рабочее напряжение 500 В

• Сопротивление контактов диаметром 1 мм 50 мОм

• Сопротивление контактов диаметром 1,5 мм 30 мОм

• Сопротивление изоляции в нормальных климатических условиях 5000 МОм

• Количество сочленений-расчленений 500

• Минимальная наработка 10 000 ч

• Срок сохраняемости 6 лет

• Диапазон частот синусоидальной вибрации 1-500 Гц при ускорении 100 м/с2

• Ускорение механического удара одиночного действия 1500 м/с2

• Диапазон рабочей температуры от -60°С до +70° С (с учетом перегрева контактов до +100° С)

Буква «Б» в маркировке означает, что корпус блочный (приборный) без левой резьбы. Покрытие контактов — никель. Часть соединителей ОНЦ-РГ-09 имеет общую схему расположения контактов с соединителями 2РМТ, другая часть — с соединителями 2РМДТ.
