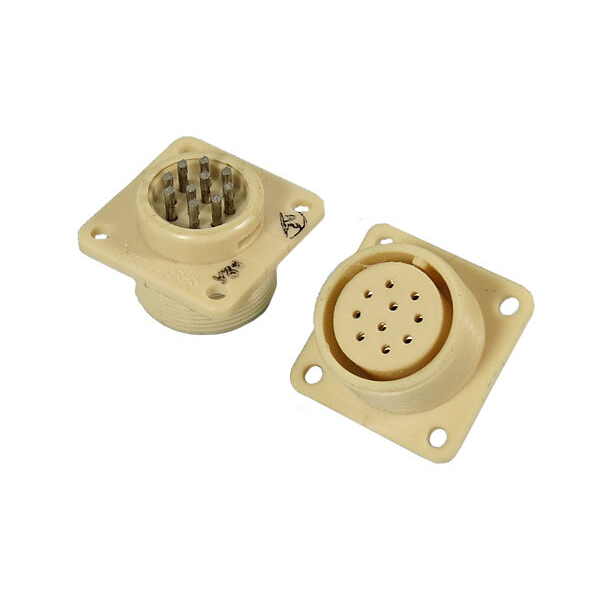

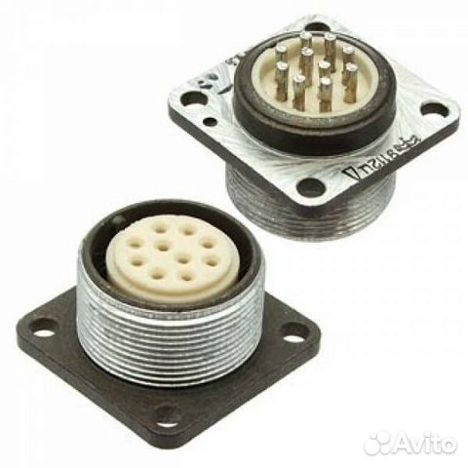

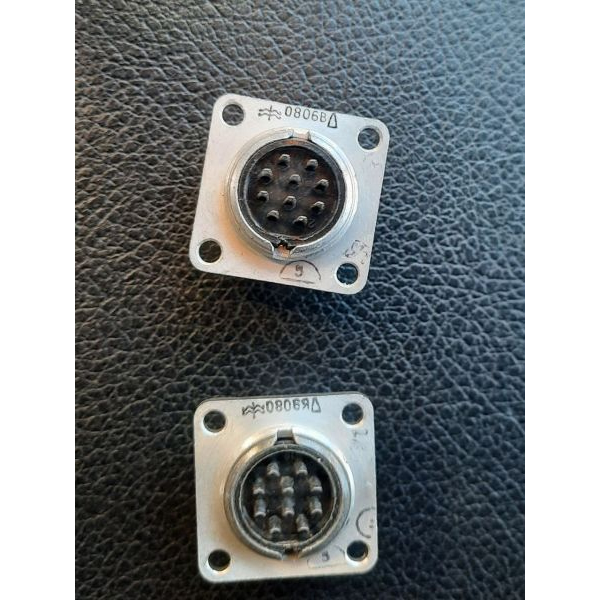

Соединитель ОНЦ-РГ-09-10/22-Р1 представляет собой цилиндрический низкочастотный разъем, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц.Он имеет 10 контактов и условный размер корпуса 22 мм.

Технические характеристики :

• Сопротивление контактов : не более 50 мОм для диаметра 1,0 мм и 30 мОм для диаметра 5,0 мм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Максимальная токовая нагрузка : 2,5 А на каждый контакт.

• Максимальное рабочее напряжение : 500 В (амплитудное значение).

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 10 000 часов.

• Срок сохраняемости : 6 лет.

Конструктивные особенности :

• Сочленение корпусов : резьбовое.

• Поляризация корпусов : одношпоночная.

• Покрытие контактов : никель.

• Климатическое исполнение : УХЛ (умеренный и холодный климат).

Условия эксплуатации :

• Температура окружающего воздуха : от -60°C до +70°C.

• Атмосферное пониженное давление : 5,3·10^-4 Па (400 мм рт. ст.).

• Синусоидальная вибрация : диапазон частот от 1 до 5000 Гц, ускорение 100 м/с?.

• Механический удар : одиночного действия — ускорение 1500 м/с?, многократного действия — ускорение 400 м/с?.
