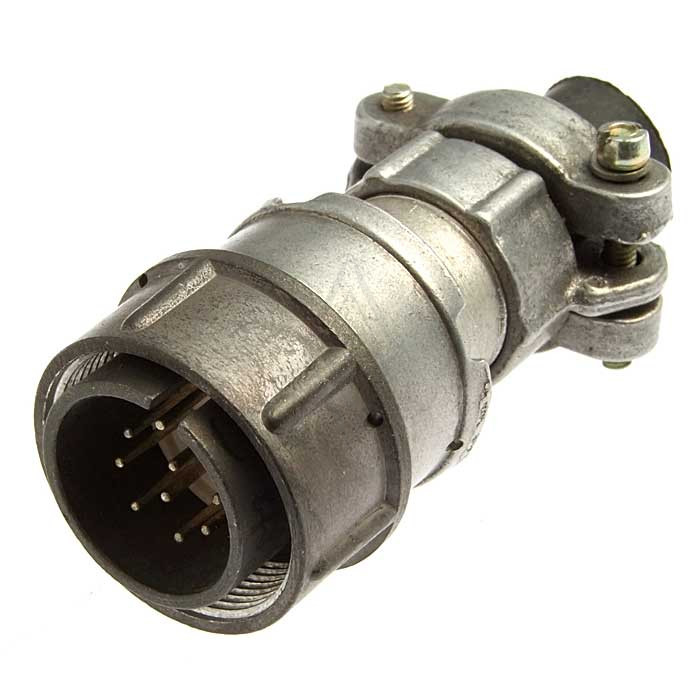

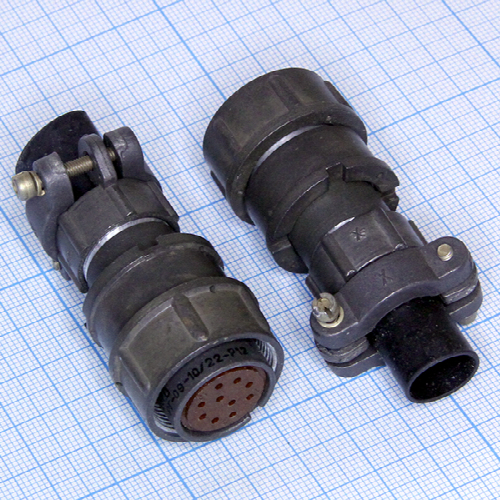

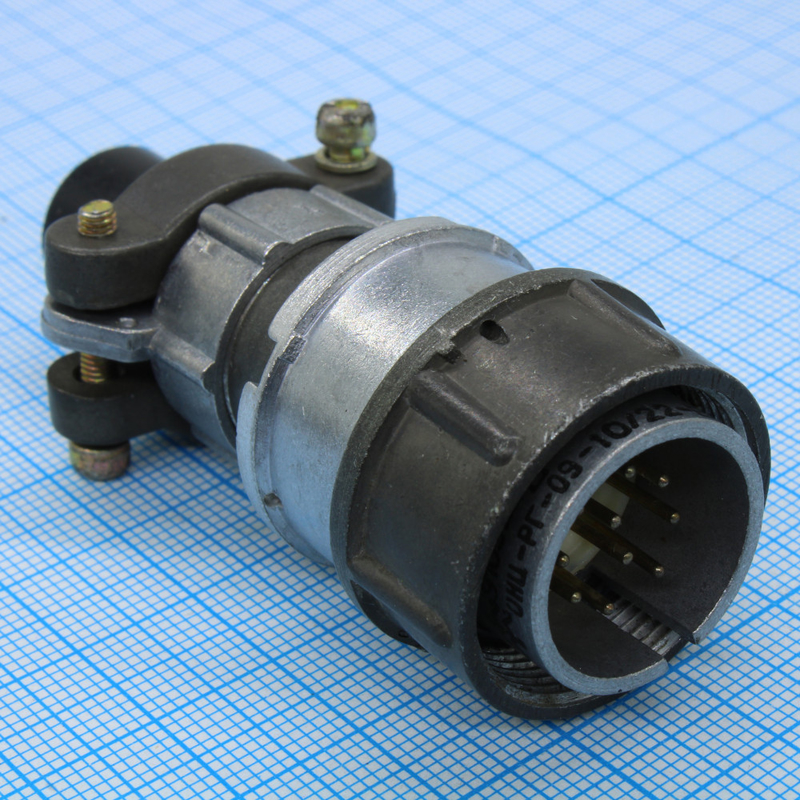

ОНЦ-РГ-09-10/22-Р12 с экранной гайкой — это цилиндрическая низкочастотная кабельная розетка с 10 контактами , разработанная для обеспечения надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Ее конструкция с резьбовым соединением и интегрированной экранной гайкой обеспечивает эффективную защиту от электромагнитных помех (ЭМП), что делает ее идеальной для использования в местах с высоким уровнем помех.

Основные характеристики:

• Тип разъема: Цилиндрический, низкочастотный, кабельная розетка.
• Количество контактов: 10.
• Рабочее напряжение: До 600 В переменного тока.
• Рабочий ток на контакт: До 10 А.
• Сопротивление контактов: Не более 2,5 мОм.
• Сопротивление изоляции: Не менее 5000 МОм.
• Материал контактов: Латунь или бронза с покрытием серебром.
• Материал вставки (изолятора): Пластмасса.
• Цвет изделия: Серый.
• Габаритные размеры: 32х28х68 мм.
• Рабочая температура: От -60°C до +100°C.
• Степень защиты: IP67 (для герметичного исполнения).
• Ресурс: Не менее 500 циклов сочленения-расчленения.
• Особенность: Наличие экранной гайки для защиты от электромагнитных помех.

Области применения:

• Радиоэлектронная и радиотехническая аппаратура: Для соединения блоков, модулей и компонентов.
• Измерительная техника: В системах, требующих высокой точности и защиты от помех.
• Системы связи и телекоммуникаций: Для надежной передачи сигналов.
• Промышленное оборудование и автоматика: В условиях воздействия электромагнитных полей.
• Специальная и военная техника: Где предъявляются повышенные требования к надежности, устойчивости к внешним воздействиям и ЭМС.
• Межблочные соединения: В составе сложной аппаратуры, где критична целостность сигнала и минимизация помех.
