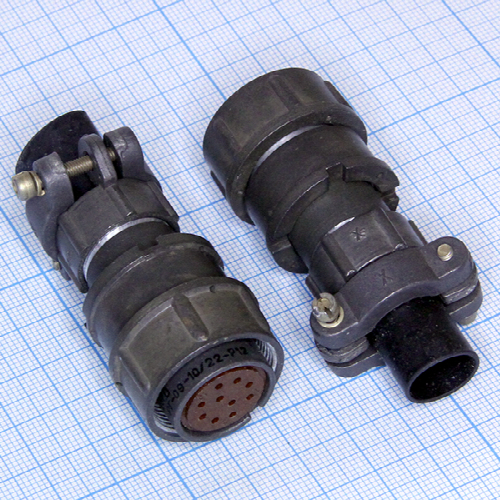

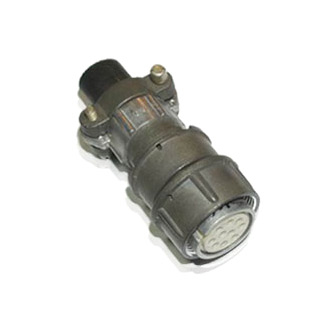

Соединители ОНЦ-РГ-09-10/22-Р12 представляют собой цилиндрические, низкочастотные разъемы, предназначенные для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 500 В. Они состоят из двух частей: вилки и розетки, которые могут быть как кабельными, так и приборными (блочными).

Основные характеристики:

• Количество контактов : 10.

• Условный размер корпуса : 22 мм.

• Тип соединителя : розетка (Р).

• Конструктивное исполнение : Кабельная часть неэкранированная с прямым кожухом (патрубком).

• Максимальный рабочий ток на каждый контакт : 2,5 А, на одиночный контакт — 5 А.

• Максимальное рабочее напряжение : 500 В.

• Диаметр контактов : 1 мм.

• Сопротивление контактов : Не более 50 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 10 000 часов.

• Срок сохраняемости : 6 лет.

• Сочленение корпусов : Резьбовое.

• Поляризация корпуса : Одношпоночная.

• Покрытие контактов : Никель.

Условия эксплуатации:

• Температура окружающего воздуха : От -60°C до +70°C.

• Атмосферное пониженное давление : 5,3·10^-4 Па (400 мм рт. ст.).

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, ускорение 100 м/с?.

• Ускорение механического удара
