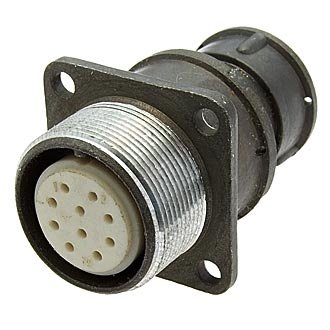

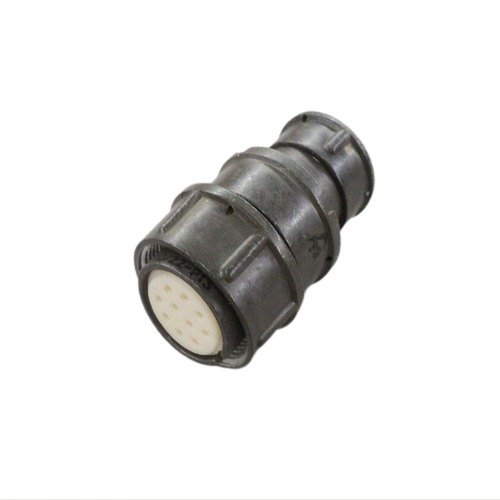

ОНЦ-РГ-09-10/22-Р13 — это радиокомпонент, представляющий собой розетку кабельного типа, произведенную в 1987 или 1988 году. ОНЦ-РГ-09 – это серия разъемов.

Характеристики

• Тип: Цилиндрический герметичный электрический разъем малогабаритного типа (розетка кабельная).
• Конструкция: Разъем имеет резьбовое сочленение, что обеспечивает надежное соединение и высокую вибростойкость.
• Количество контактов: 9 (для серии ОНЦ-РГ-09).
• Рабочее напряжение: До 700 В (для большинства модификаций серии ОНЦ-РГ).
• Рабочий ток на контакт: До 5 А (для большинства модификаций серии ОНЦ-РГ).
• Сопротивление контактов: Не более 0.005 Ом.
• Сопротивление изоляции: Не менее 5000 МОм.
• Диапазон рабочих температур: От -60°C до +100°C (некоторые исполнения допускают до +125°C).
• Износостойкость: Не менее 500 циклов сочленений-расчленений.
• Степень защиты: Герметичное исполнение, обеспечивающее высокую защиту от пыли, влаги и агрессивных сред (аналогично IP67).
• Материалы: Корпус из алюминиевого сплава с защитным покрытием, контакты с серебряным или золотым покрытием для лучшей проводимости и коррозионной стойкости.
• Способ монтажа: Пайка контактов к кабелю, что обеспечивает надежное электрическое соединение.

Применение

• Военная и оборонная техника: Используются в системах связи, управления, радиолокации и другой аппаратуре, требующей высокой надежности и устойчивости к экстремальным условиям эксплуатации.
• Авиация и космонавтика: Применяются в бортовом оборудовании самолетов, вертолетов, спутников и ракет-носителей для подключения датчиков, систем навигации, связи и контроля.
• Промышленное оборудование: Используются в автоматизированных системах управления, робототехнике, станках, измерительной и контрольной аппаратуре, работающей в условиях повышенной влажности, запыленности, вибрации или перепадов температур.
• Морское и судовое оборудование: Применяются в корабельных системах связи, навигации, управления и мониторинга, где важна защита от влаги и соленого тумана.
• Радиоэлектронная аппаратура: Общее применение в широком спектре радиоэлектронных устройств, требующих герметичных и надежных электрических соединений.
