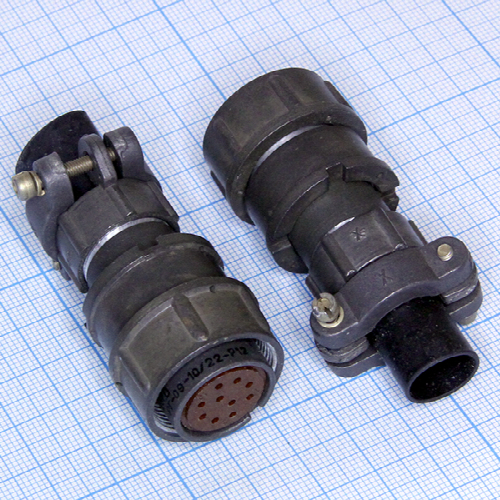

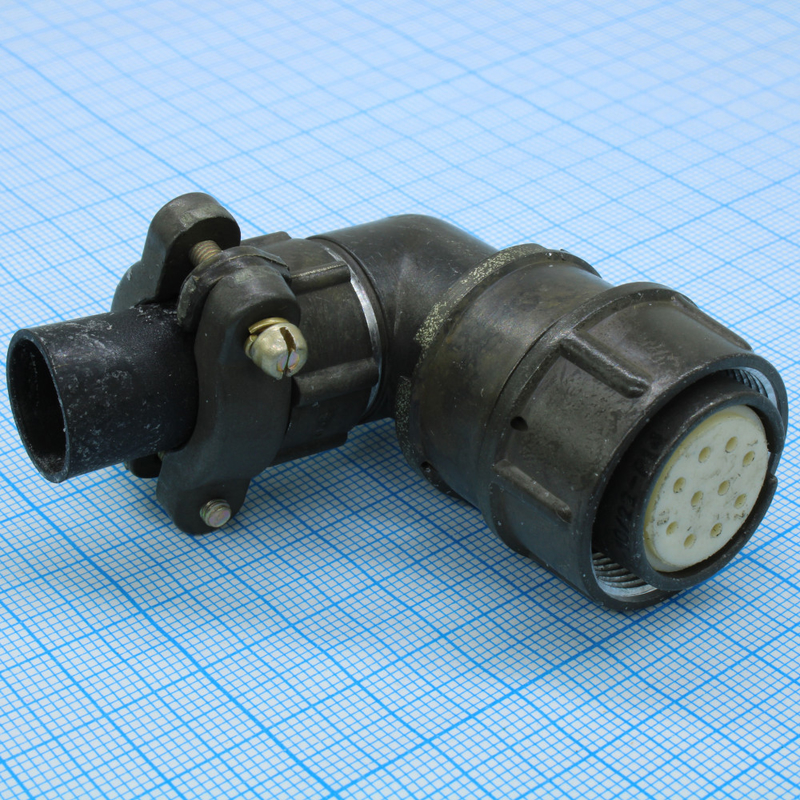

ОНЦ-РГ-09-10/22-Р14 — это низкочастотный цилиндрический электрический разъём серии ОНЦ-РГ-09, кабельная розетка с резьбовым соединением и одношпоночной поляризацией корпуса.

Назначение и область применения

• Предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц.

• Используется для внутреннего монтажа в аппаратуре, в том числе с экранированными и неэкранированными кабелями.

Конструкция и исполнение

• Тип: розетка (буква «Р» в обозначении — розетка).

• Корпус: кабельный, посадочный диаметр 22 мм (часть «10/22» указывает на количество контактов и диаметр).

• Количество контактов: 10, диаметр контактов 1 мм.

• Сочленение: резьбовое, поляризация корпуса одношпоночная (исключает неправильное сочленение).

• Покрытие контактов: никель.

• Монтаж проводников: пайкой, объёмный монтаж.​

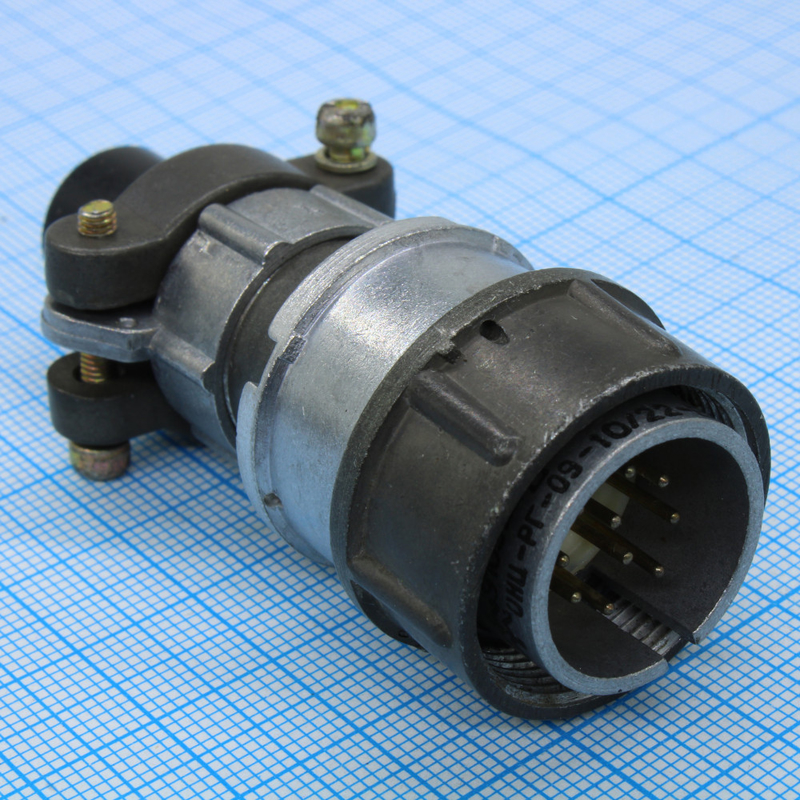

Пример: к ОНЦ-РГ-09-10/22-Р14 подбирается ответная часть — соответствующая вилка серии ОНЦ-РГ-09 с той же схемой расположения контактов.

Электрические характеристики

• Максимальное рабочее напряжение: до 500 В.​

• Максимальная токовая нагрузка: около 2,5 А на контакт (для данного типоразмера).​

• Сопротивление контактов: не более 50 мОм для контактов диаметром 1,0 мм.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

Надёжность и долговечность

• Количество сочленений/расчленений: 500 циклов.

• Минимальная наработка: 10 000 часов.

• Срок сохраняемости: 6 лет.

Условия эксплуатации

• Диапазон рабочих температур: от −60 до +70 °C.

• Атмосферное пониженное давление: до 5,3·10⁻⁴ Па (эквивалентно 400 мм рт. ст.).

• Устойчивость к синусоидальной вибрации: частоты от 1 до 5000 Гц, ускорение до 100 м/с².

• Устойчивость к ударам одиночного действия: до 1500 м/с²; многократного дейс
