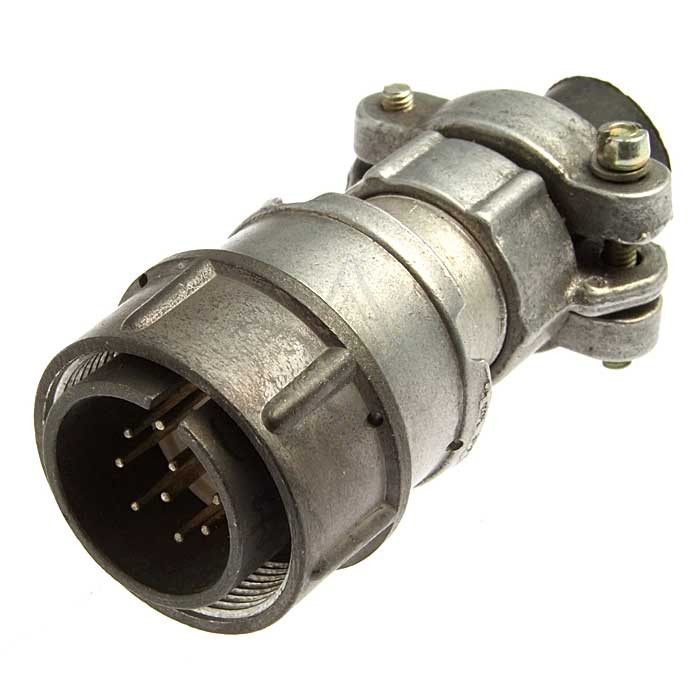

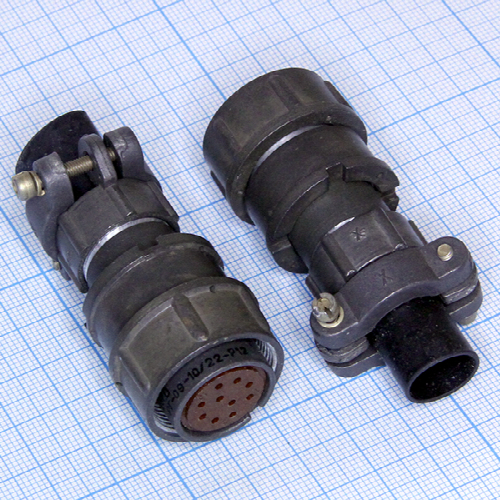

ОНЦ-РГ-09-10/22-Р15 «5»

Цена:
750 ₽

Техническое описание:

ОНЦ-РГ-09-10/22-Р15

ОНЦ-РГ-09-10/22-Р15 — это розетка кабельная низкочастотного цилиндрического соединителя малогабаритной серии ОНЦ-РГ-09.

Назначение

Она предназначена для внутреннего монтажа экранированных или неэкранированных кабелей в климатическом исполнении УХЛ по ТУ бР0.364.082 ТУ. Используется в электро-, радио- и контрольно-измерительных приборах для надежного соединения цепей постоянного и переменного тока. +3

Характеристики

  • Количество контактов: 10 штук.

  • Диаметр контактов: 1,0 мм.

  • Условный размер корпуса: 22 мм.

  • Максимальный рабочий ток: 2,5 А на контакт (5 А на одиночный).​

  • Максимальное напряжение: 500 В.

  • Сопротивление контактов: до 50 мОм.​

Конструкция

Корпус металлический, контакты с покрытием никелем, вид сочленения — резьбовой (негерметичный, экранированный). Монтаж выполняется объемным способом пайкой, количество сочленений — до 500 циклов. Рабочая температура: от -60°C до +70°C.

Декодировка обозначения

ОНЦ-РГ-09 — тип соединителя; 10 — число контактов; 22 — размер корпуса; Р — розетка; 15 — исполнение кабельной монтажной части без патрубка.

ОНЦ-РГ-09-10/22-Р15

ОНЦ-РГ-09-10/22-Р15 — это розетка кабельная низкочастотного цилиндрического соединителя малогабаритной серии ОНЦ-РГ-09.

Назначение

Она предназначена для внутреннего монтажа экранированных или неэкранированных кабелей в климатическом исполнении УХЛ по ТУ бР0.364.082 ТУ. Используется в электро-, радио- и контрольно-измерительных приборах для надежного соединения цепей постоянного и переменного тока. +3

Характеристики

  • Количество контактов: 10 штук.

  • Диаметр контактов: 1,0 мм.

  • Условный размер корпуса: 22 мм.

  • Максимальный рабочий ток: 2,5 А на контакт (5 А на одиночный).​

  • Максимальное напряжение: 500 В.

  • Сопротивление контактов: до 50 мОм.​

Конструкция

Корпус металлический, контакты с покрытием никелем, вид сочленения — резьбовой (негерметичный, экранированный). Монтаж выполняется объемным способом пайкой, количество сочленений — до 500 циклов. Рабочая температура: от -60°C до +70°C.

Декодировка обозначения

ОНЦ-РГ-09 — тип соединителя; 10 — число контактов; 22 — размер корпуса; Р — розетка; 15 — исполнение кабельной монтажной части без патрубка.
