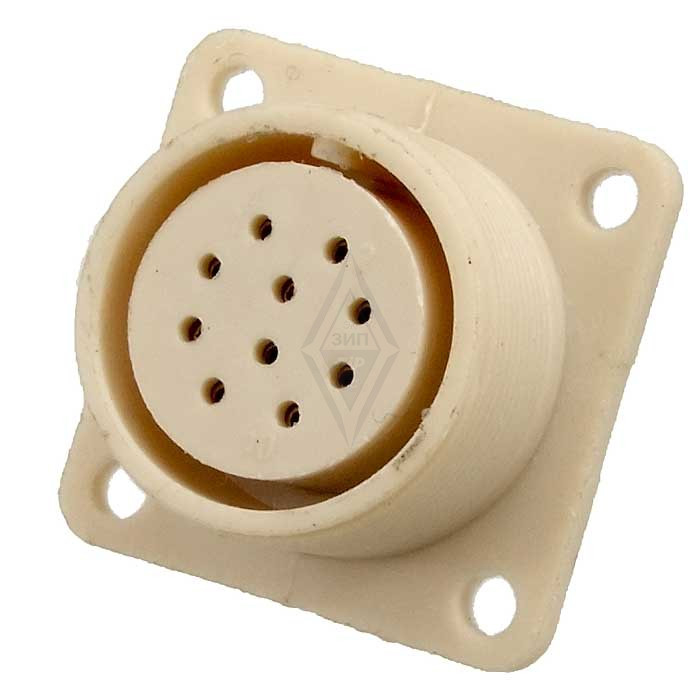

ОНЦ-РГ-09-10/22-Р17 (2РМ22КПН10Г) представляет собой цилиндрический низкочастотный разъём (розетку кабельную) серии 2РМ.

Описание

Это негерметичный соединитель объёмного монтажа с резьбовой фиксацией в сочленённом положении и прямым патрубком для неэкранированного кабеля. Он предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 700 В.​

Характеристики

Соединитель имеет условный размер корпуса 22, 10 контактов, покрытие серебром и теплостойкость до 100°C (индекс "1"). Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69, рабочая температура от -60 до +100°C, срок сохраняемости — 15 лет. Максимальное рабочее напряжение — 700 В, ёмкость между контактами — не более 6 пФ.​

Структура обозначения

Расшифровка 2РМ22КПН10Г1В1: 2РМ — тип, 22 — размер корпуса, К — кабельный корпус, П — прямой патрубок, Н — ??, 10 — число контактов, Г — гайка, 1 — теплостойкость 100°C, В — ??, 1 — вариант. Категории качества: ОТК, ВП, ОС по соответствующим ТУ.​
