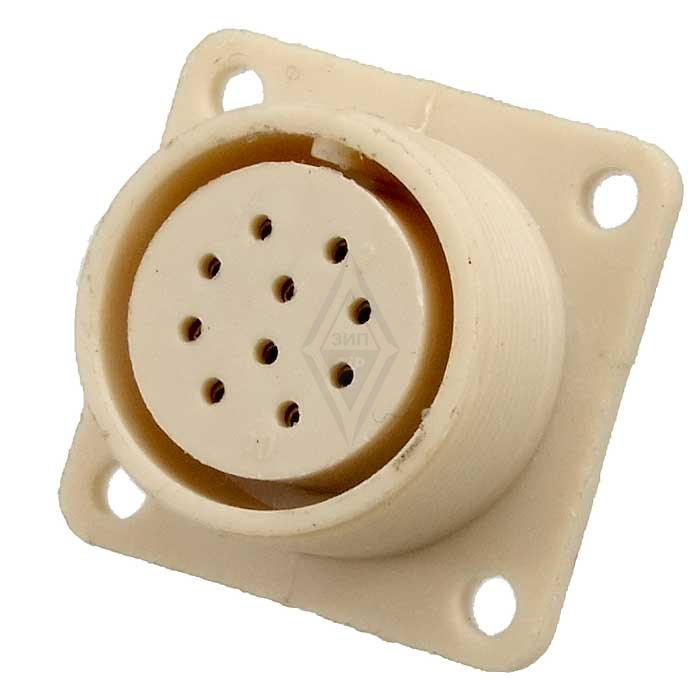

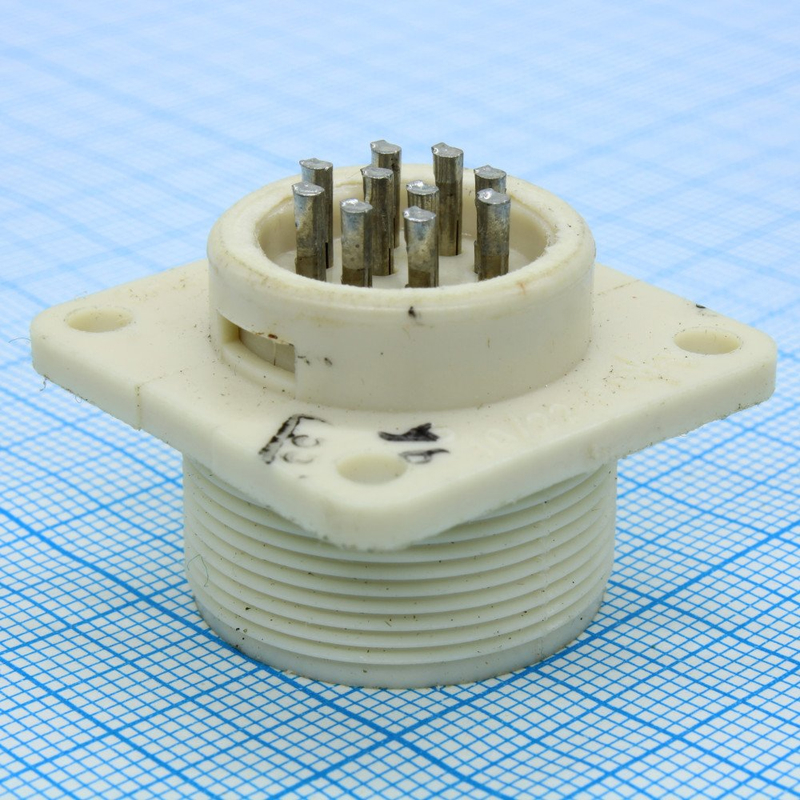

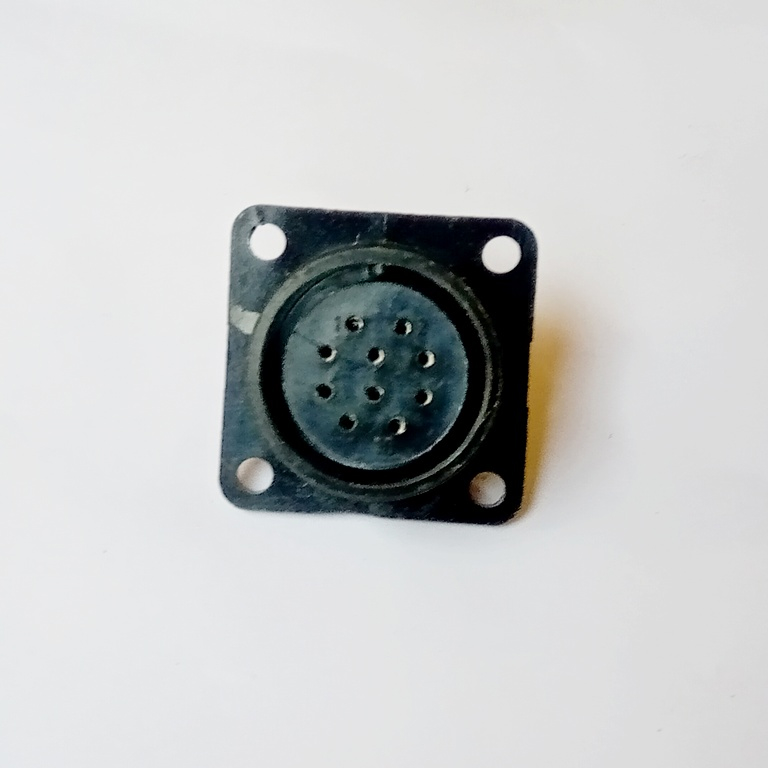

ОНЦ-РГ-09-10/22-Р7 — это разъём низкочастотный цилиндрический малогабаритный, предназначенный для соединения в электрических цепях постоянного и переменного тока (частотой до 3 МГц) в электро-, радио- и контрольно-измерительных приборах.

Расшифровка маркировки

• ОНЦ-РГ-09 — тип соединителя: цилиндрический низкочастотный.

• 10 — количество контактов (10 шт.).

• 22 — условный размер корпуса.

• Р — розетка (гнёзда, женский тип).

• 7 — конструктивное исполнение: блочное (приборное), пластмассовый корпус без кожуха.

Технические характеристики

Соединитель выдерживает максимальное рабочее напряжение до 500 В и ток на контакт до 2,5–5 А. +1
Сопротивление контактов — не более 50 мОм, изоляции — не менее 5000 МОм. Диаметр контактов — 1 мм, покрытие — никель.
Гарантируется минимум 500 сочленений-расчленений и наработка 10 000 часов.​

Условия эксплуатации

Работает при температурах от -60°C до +70°C в умеренно холодном климате (УХЛ). +1
Выдерживает вибрацию (1–5000 Гц), удары до 1500 м/с² (одиночные) и 400 м/с² (многократные), пониженное давление до 5,3·10⁻⁴ Па.
Сочленение корпусов — резьбовое, поляризация — одношпоночная.
