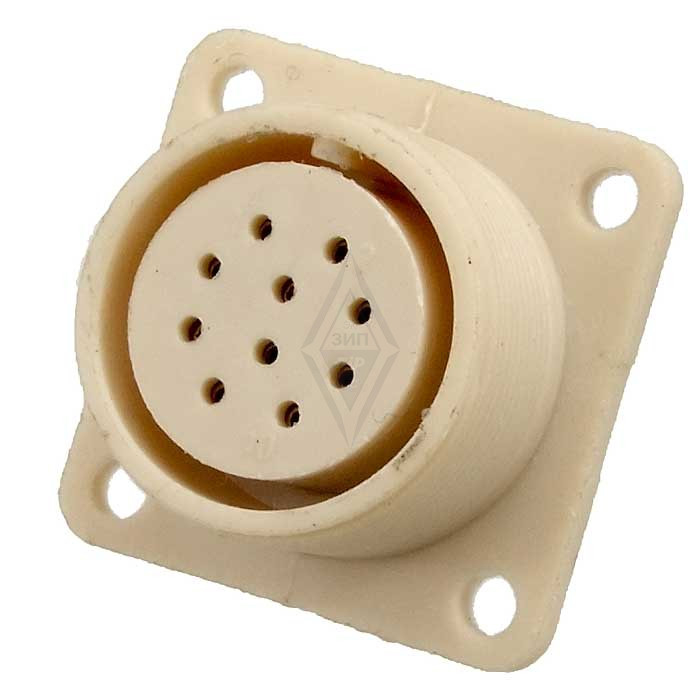

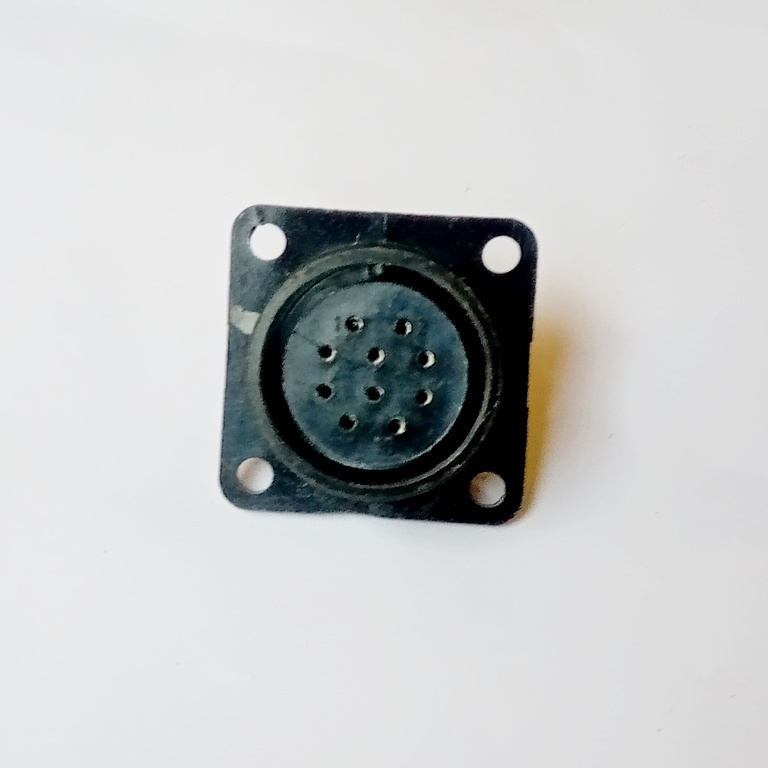

ОНЦ-РГ-09-10/22-Р7 — это розетка цилиндрического низкочастотного соединителя отечественного производства. Она предназначена для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) в различных электро-, радио- и контрольно-измерительных приборах.

Основные характеристики

• Тип: ОНЦ-РГ-09 (низкочастотный цилиндрический соединитель).

• Количество контактов: 10 штук (диаметр контактов 1 мм, покрытие — никель).

• Условный размер корпуса: 22 мм.

• Часть соединителя: Р — розетка.

• Конструктивное исполнение: 7 — пластмассовый корпус без кожуха (приборная часть).

• Максимальное рабочее напряжение: 500 В.

• Рабочий ток на контакт: до 15 А.

• Вид сочленения: резьбовой (до 500 циклов).

• Рабочая температура: от -60°C до +70°C.

• Монтаж: внутренний, объемный, пайкой.

Назначение и применение

Соединители серии ОНЦ-РГ-09 состоят из вилки и розетки, негерметичных, приборных или кабельных, с возможностью экранирования кабеля. Они подходят для климатического исполнения УХЛ по ТУ бР0.364.082 ТУ и имеют совместимость с разъемами 2РМТ или 2РМДТ по схеме контактов.

Такие розетки широко используются в приборах для надежного соединения в условиях переменных нагрузок и температур. ​
