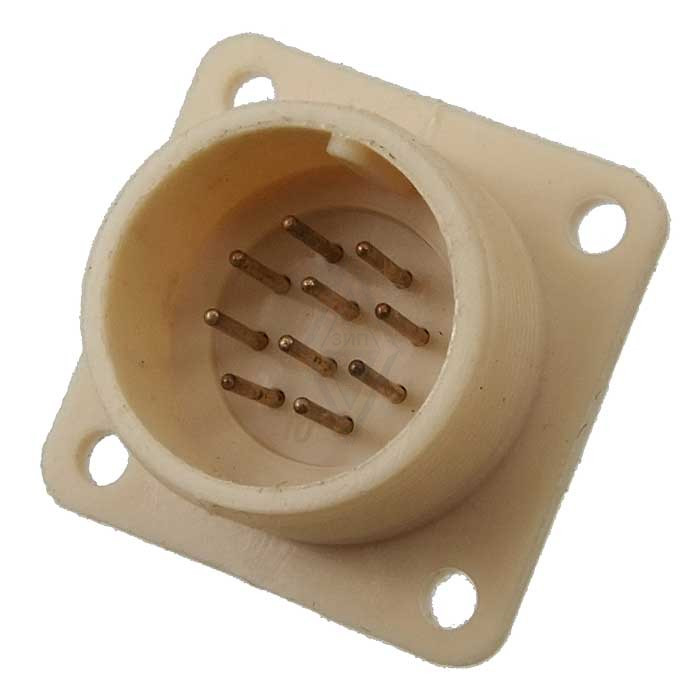

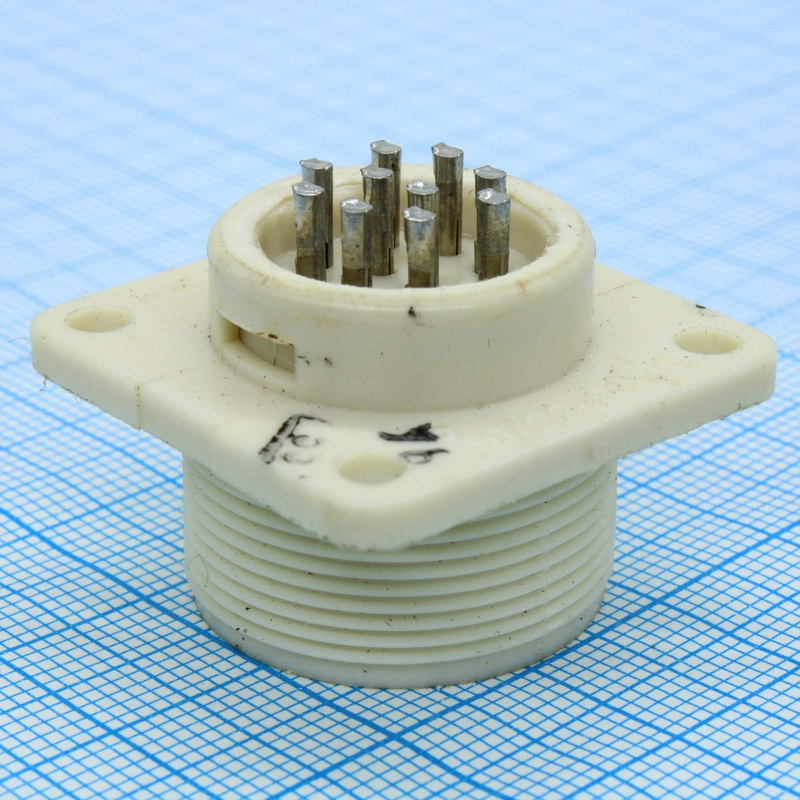

ОНЦ-РГ-09-10/22-В15 — это низкочастотный цилиндрический электрический соединитель, предназначенный для работы в цепях постоянного и переменного тока (до 3 МГц). Он представляет собой вилку (В) с 10 контактами и условным размером корпуса 22 мм.

Основные характеристики

Максимальное рабочее напряжение достигает 500 В, а ток на контакт — до 2,5–15 А в зависимости от условий. Рабочая температура — от -60°C до +70°C, с климатическим исполнением УХЛ для умеренно холодного климата и пониженного давления.

Соединитель негерметичный, с резьбовым соединением (до 500 циклов), монтаж — пайкой или объемный, внутренний. Габаритные размеры компактные: около 25×24×24 мм, диаметр контактов 1 мм.

Конструкция и применение

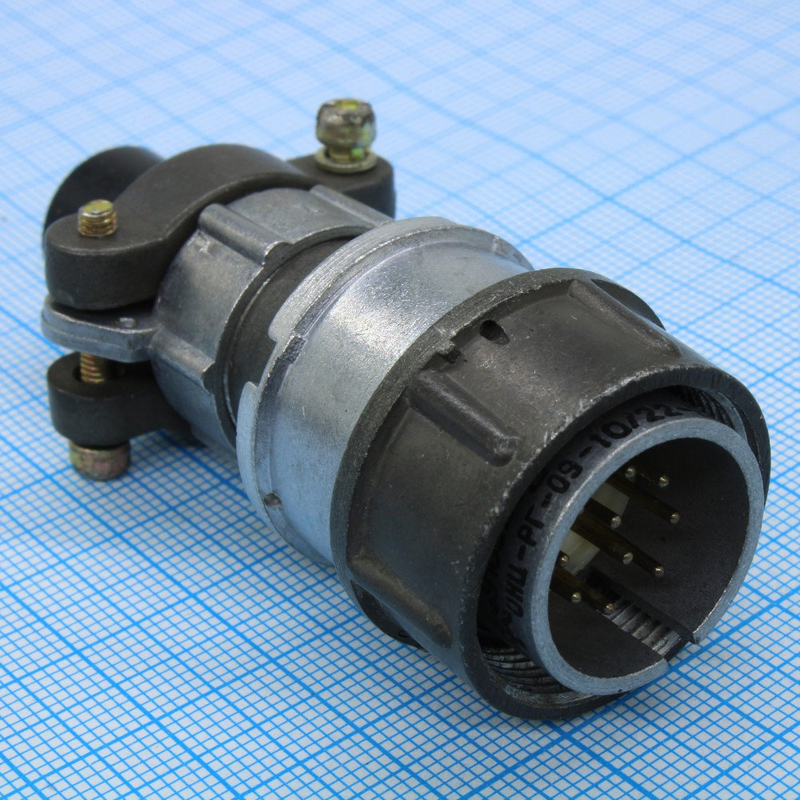

Обозначение расшифровывается так: ОНЦ-РГ-09 — серия, 10 — число контактов, 22 — размер корпуса, В — вилка, 15 — кабельная экранированная часть с угловым кожухом (патрубком). Используется для приборных или кабельных подключений, экранированных или неэкранированных линий.

Выдерживает вибрации (до 1500 м/с² одиночного действия), сопротивление изоляции — не менее 5000 МОм, наработка — минимум 10000 часов.
