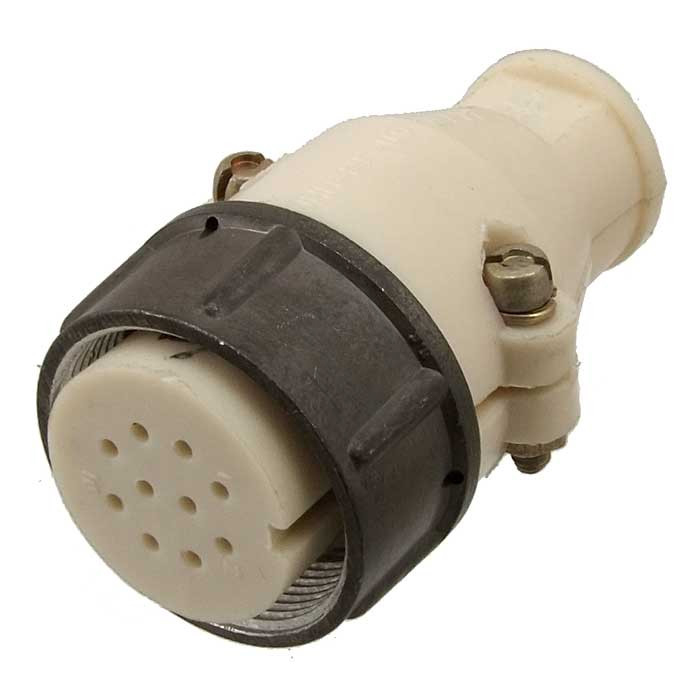

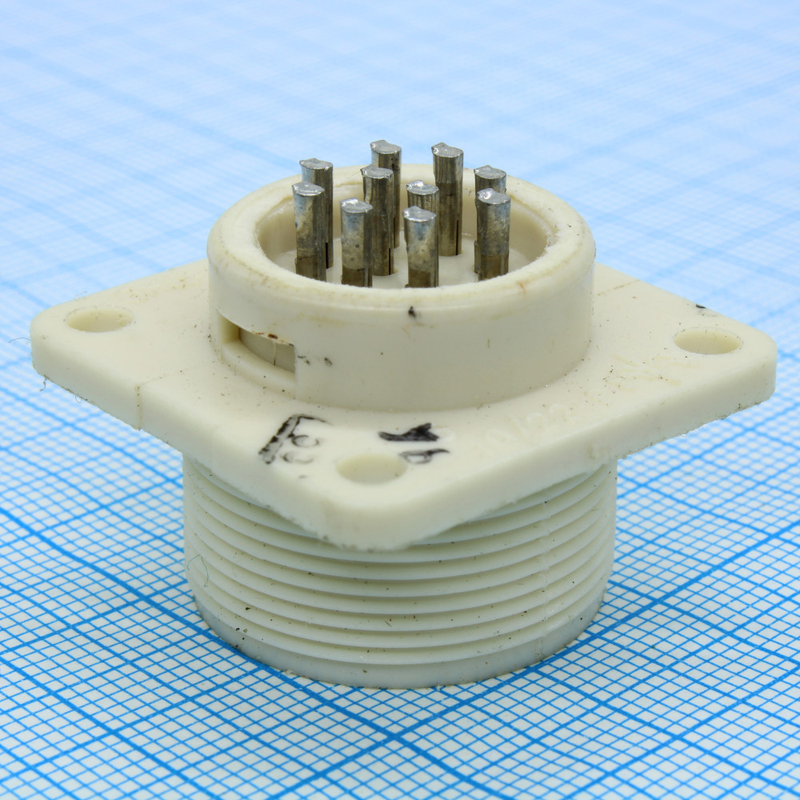

ОНЦ-РГ-09-10/22-В18 — это цилиндрический низкочастотный соединитель. Он имеет пластиковый корпус и поставляется без накидных гаек.

Характеристики серии ОНЦ-РГ-09:

• Тип: Цилиндрические низкочастотные многоконтактные электрические соединители.
• Материал корпуса: Изготавливаются из термореактивной пластмассы, обеспечивающей хорошие диэлектрические свойства, легкость и устойчивость к некоторым химическим воздействиям.
• Количество контактов: Модификация 10/22 имеет 10 контактов. В рамках серии доступны варианты от 4 до 50 контактов.
• Покрытие контактов: Контакты, как правило, имеют позолоченное или посеребренное покрытие для обеспечения низкого переходного сопротивления и защиты от коррозии.
• Вид сочленения: Резьбовое, обеспечивающее надежную фиксацию соединителей (накидные гайки приобретаются отдельно, если не входят в комплект поставки конкретной модификации).
• Электрические параметры:
  • Рабочее напряжение: До 200-700 В (переменного или постоянного тока), в зависимости от конкретной контактной группы и изоляции.
  • Рабочий ток: До 1-10 А на контакт (зависит от размера и типа контакта).
  • Сопротивление изоляции: Не менее 1000 МОм.
  • Сопротивление контактов: Не более 5 мОм.
• Климатические условия эксплуатации:
  • Диапазон рабочих температур: От -60°C до +85°C (для некоторых исполнений до +100°C).
  • Относительная влажность: До 98% при температуре +35°C.
  • Атмосферное давление: До 750 мм рт. ст.

Применение соединителей ОНЦ-РГ-09:

• Широко используются в различных областях радиоэлектронной аппаратуры для коммутации низкочастотных электрических цепей.
• Применяются в системах промышленной автоматизации, для подключения датчиков, исполнительных механизмов и блоков управления.
• Находят применение в измерительной технике, приборостроении и в составе контрольно-измерительных приборов.
• Используются в стационарных и переносных устройствах общего назначения, включая телекоммуникационное оборудование и системы связи, где требуется надежное соединение при умеренных механических и климатических нагрузках.

Также доступны следующие компоненты и аналоги ОНЦ-РГ-09 :

• ОНЦ-РГ-09-4/14

• ОНЦ-РГ-09-7/18

• ОНЦ-РГ-09-10/22

• ОНЦ-РГ-09-19/24

• ОНЦ-РГ-09-19/27

• ОНЦ-РГ-09-24/27

• ОНЦ-РГ-09-32/30

• ОНЦ-РГ-09-32/33

• ОНЦ-РГ-09-45/39

• ОНЦ-РГ-09-45/42

• ОНЦ-РГ-09-50/42

Комплектующие к разъемам ОНЦ-РГ-09 :

• Втулка резиновая с шайбой

• Гайка накидная (металл)

• Гайка неэкранированная на хвостовик (металл)

• Гайка патрубка

• Головка розетки

• Головка вилки

• Зажим

• Патрубок угловой (металл,)

• Патрубок прямой (металл)
