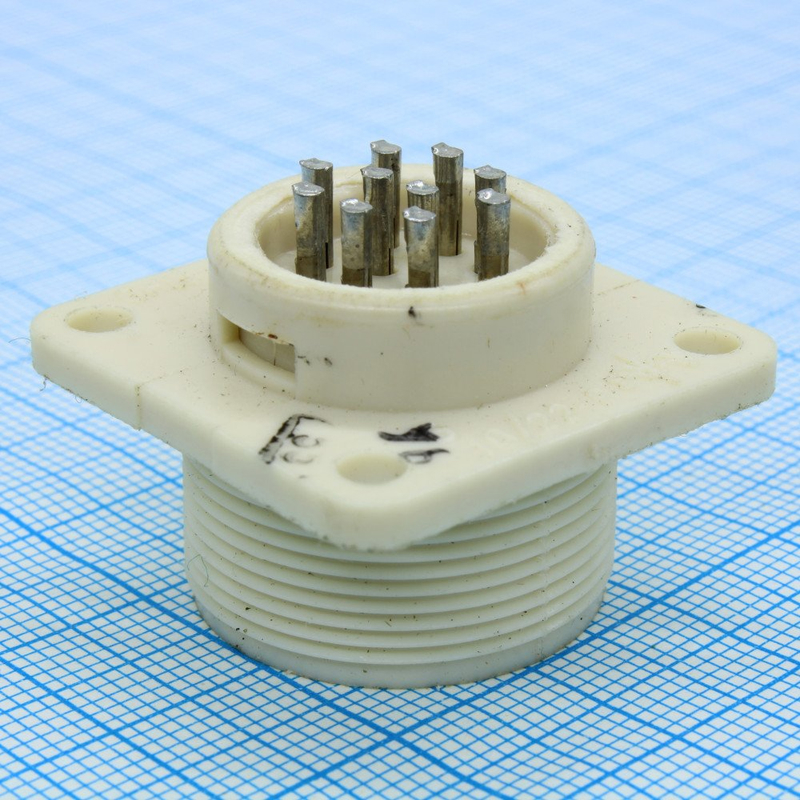

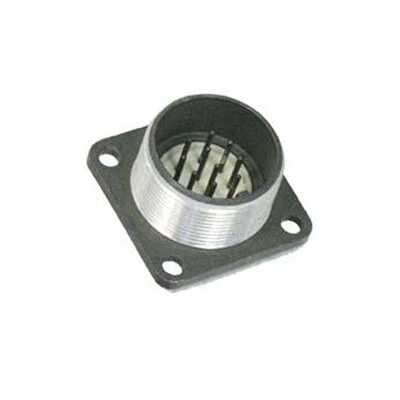

Разъем ОНЦ-РГ-09-10/22-В1 относится к серии цилиндрических низкочастотных соединителей, которые широко использовались в различных электронных устройствах. Даже если конкретные модели 1987 и 1992 годов не упоминаются в источниках, их технические характеристики и назначение остаются схожими с современными моделями.

Технические характеристики

• Тип соединителя : Цилиндрический низкочастотный малогабаритный.

• Количество контактов : 10.

• Условный размер корпуса : 22 мм.

• Вид соединителя : вилка (обозначается буквой "В").

• Конструктивное исполнение : Приборная часть (патрубка), обозначается цифрой "1".

• Максимальное рабочее напряжение : До 500 В.

• Максимальный ток на одиночный контакт : 5 А.

• Диаметр контактов : 1 мм.

• Сопротивление контактов : Не более 50 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 10 000 часов.

• Срок сохраняемости : 6 лет.

• Сочленение корпусов : Резьбовое.

• Поляризация корпуса : Одношпоночная.

• Покрытие контактов : Никель.

• Условия эксплуатации : Температура от -60°C до +70°C, атмосферное пониженное давление до 400 мм рт. ст., синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц.

Применение

Разъемы ОНЦ-РГ-09-10/22-В1 используются для подключения электронных устройств в различных отраслях промышленности, включая авиацию, радиоэлектронику и другие области, где требуется надежное и стабильное соединение. Они могут быть установлены как на приборах, так и на кабелях, что делает их универсальными для различных типов монтажа.

Аналоги и замена

В некоторых случаях ОНЦ-РГ-09-10/22-В1 может быть заменен аналогичными разъемами, такими как 2РМ22Б10Ш1В1, что позволяет использовать их в схожих приложениях.

Эти разъемы являются частью более широкой серии ОНЦ-РГ-09, которая включает различные типоразмеры и исполнения, что позволяет выбирать подходящий вариант для конкретных задач.
