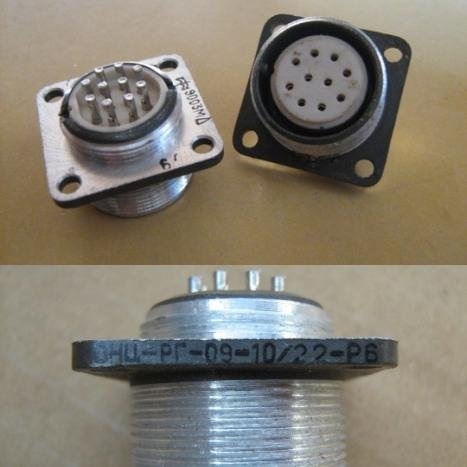

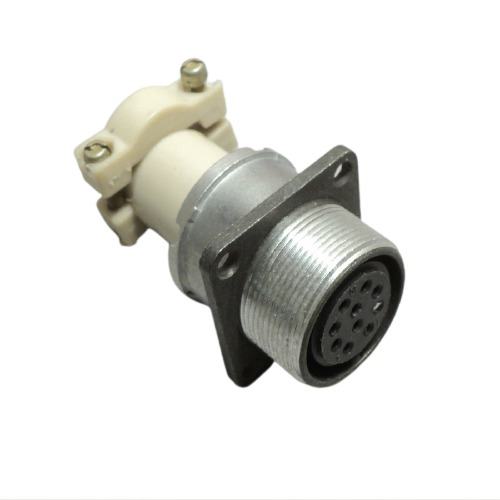

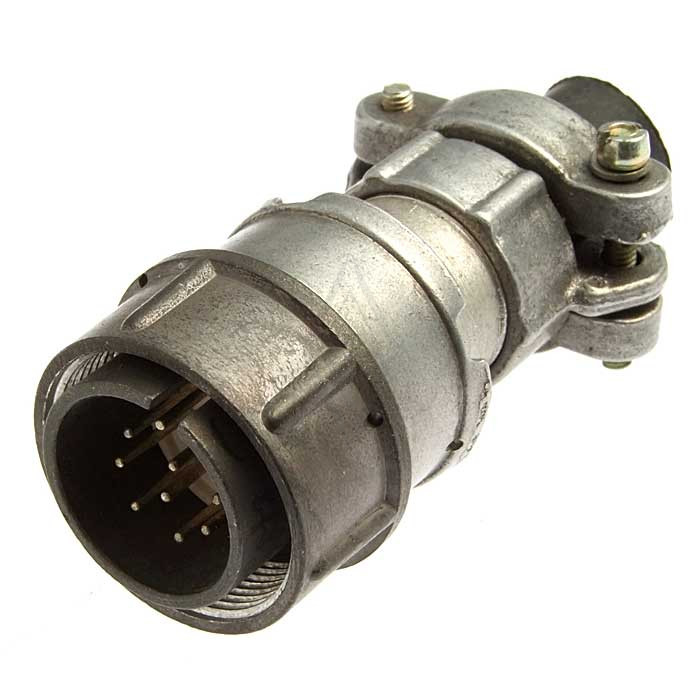

ОНЦ-РГ-09-10/22-В6 — это низкочастотный цилиндрический соединитель, предназначенный для надежного соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц).

Основные характеристики

Соединитель имеет 10 контактов, условный размер корпуса 22 мм и диаметр контактов 1,0 мм. Максимальное рабочее напряжение достигает 500 В, а рабочий ток на контакт — до 2,5–15 А в зависимости от модели и условий. +2
Он негерметичный, с резьбовым соединением, одношпоночной поляризацией корпусов и покрытием контактов никелем. Рабочая температура — от -60°C до +70°C, количество сочленений — до 500 циклов.

Конструкция и исполнение

Обозначение расшифровывается так: ОНЦ-РГ-09 — тип (низкочастотный цилиндрический), 10 — число контактов, 22 — размер корпуса, В — вилка, 6 — конкретное конструктивное исполнение (приборная или кабельная часть с особыми патрубками или без них). +1
Монтаж возможен объемный или пайкой, для внутреннего установки в климатическом исполнении УХЛ. Подходит для экранированных или неэкранированных кабелей, совместим с заглушками серии 2РМТ.​

Применение

Используется в приборных и кабельных соединениях для различных электрооборудований, где требуется надежный контакт в жестких температурных условиях.
