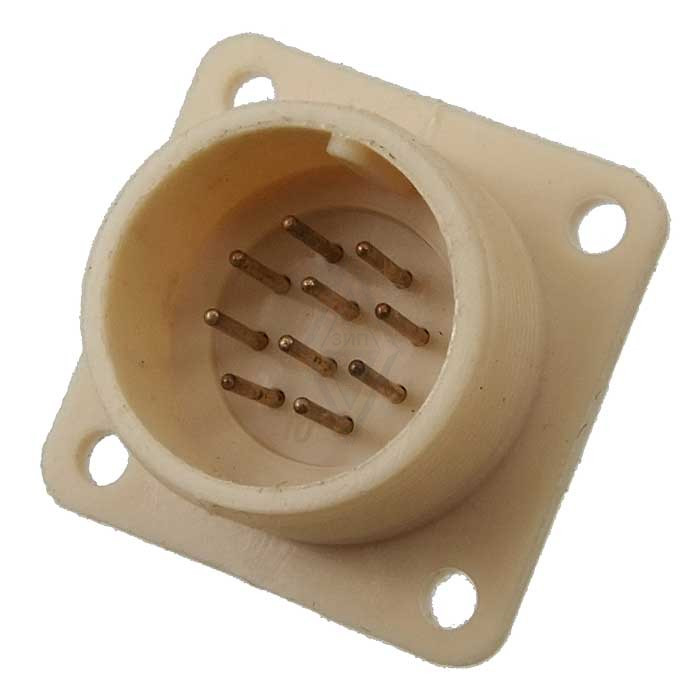

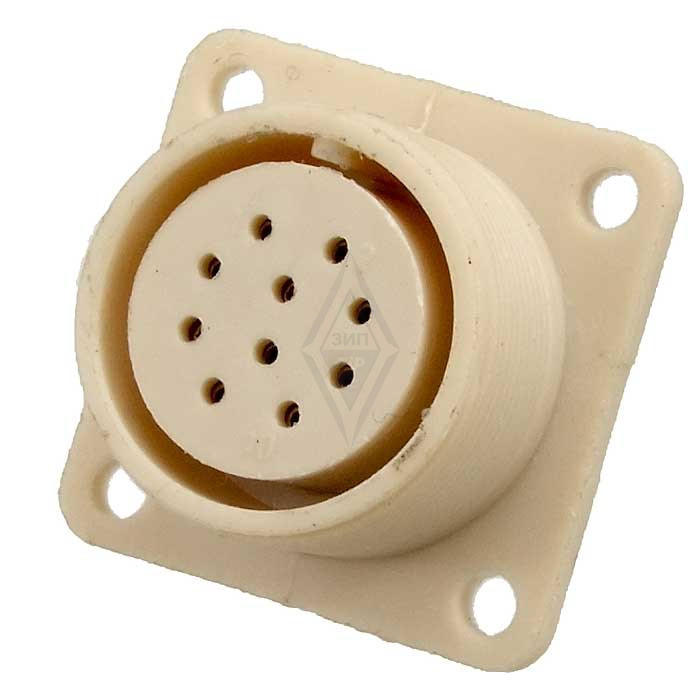

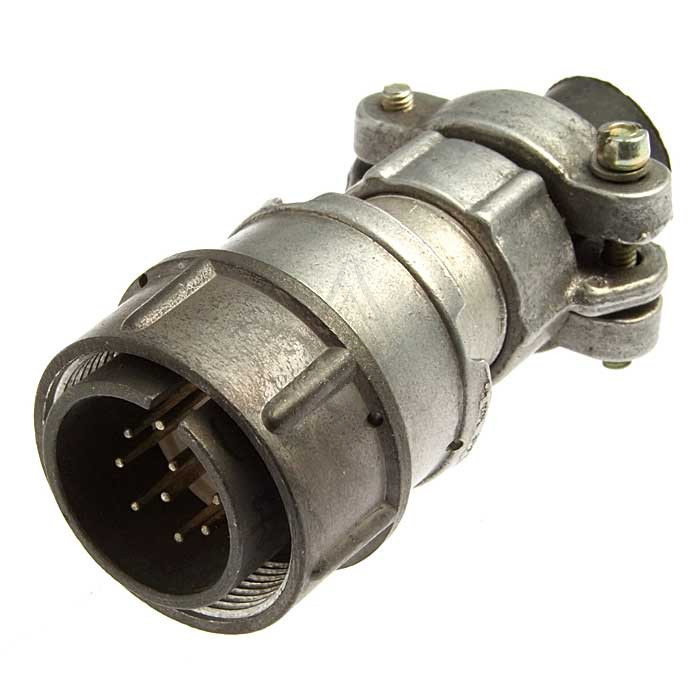

ОНЦ-РГ-09-10/22-В7 — это цилиндрический низкочастотный соединитель отечественного производства, предназначенный для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Он состоит из двух негерметичных частей: вилки (В) и розетки (Р), которые могут быть приборными или кабельными, с возможностью монтажа экранированных или неэкранированных кабелей.

Основные характеристики

Соединитель имеет 10 контактов, номинальный рабочий ток на контакт — 15 А, максимальное напряжение — 500 В.
Рабочая температура от -60°C до +70°C, вид сочленения — резьбовой (до 500 циклов), монтаж — объемный пайкой, внутренний. ​
Покрытие контактов — никель, корпус — пластмассовый, климатическое исполнение — УХЛ по ТУ бР0.364.082.

Конструкция и применение

Диаметр посадочного отверстия — 22 мм, условный размер корпуса соответствует серии ОНЦ-РГ-09.
Часть соединителей совместима по схеме контактов с сериями 2РМТ и 2РМДТ, возможны заглушки от 2РМТ. ​
Используется в электро-, радио- и контрольно-измерительных приборах для надежного соединения.
