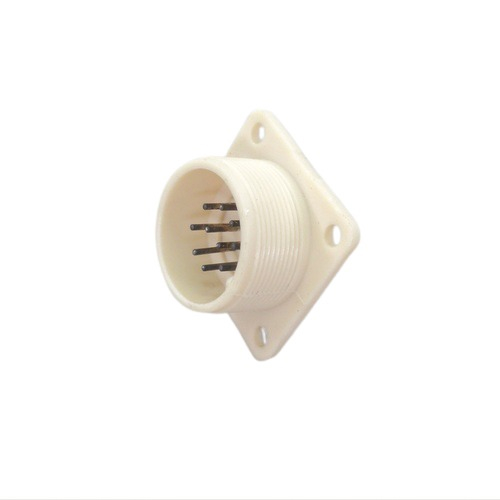

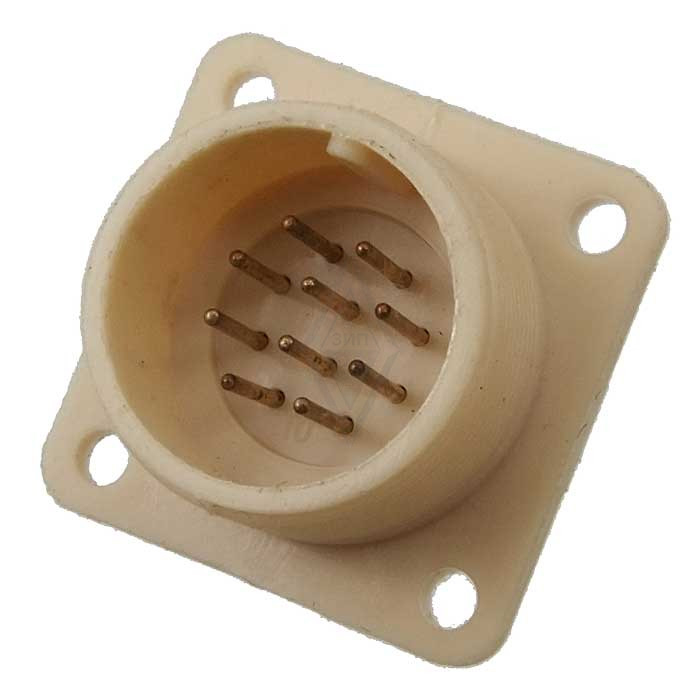

ОНЦ-РГ-09-10/22-В7 — это блочная вилка, год выпуска которой — 1991. Это цилиндрический низкочастотный соединитель. Метод сочленения резьбовой, поляризация корпуса одношпоночная, метод монтажа объемный. Фактическая маркировка — ОНЦ-РГ-09-10/22-В.

Характеристики

• Тип соединителя: Блочная вилка (разъем, предназначенный для монтажа на панель или блок, сочленяется с кабельной розеткой).
• Количество контактов: 10 (штыревые, мужского типа).
• Номинальный ток на контакт: до 3 А (для контактов типоразмера, эквивалентного 22 AWG).
• Номинальное рабочее напряжение: до 500 В (переменного или постоянного тока).
• Диапазон рабочих температур: от -60°C до +100°C.
• Степень защиты: Герметичный, обеспечивает высокую степень защиты от пыли и влаги (соответствует IP67 в сочлененном состоянии).
• Износостойкость: Не менее 500 циклов сочленения-расчленения.
• Способ монтажа контактов: Объемный, под пайку проводников.
• Материал корпуса: Алюминиевый сплав (с анодированием или кадмированием).
• Материал контактов: Латунь или бронза с покрытием золотом или серебром.

Применение

• Радиоэлектронная аппаратура общего и специального назначения.
• Системы связи и телекоммуникации.
• Измерительное и контрольное оборудование.
• Промышленные автоматизированные системы и устройства.
• Оборудование, эксплуатируемое в условиях повышенной вибрации, влажности, пыли и перепадов температур, где требуется надежное и герметичное низкочастотное соединение.
• Военная и авиационная техника.
