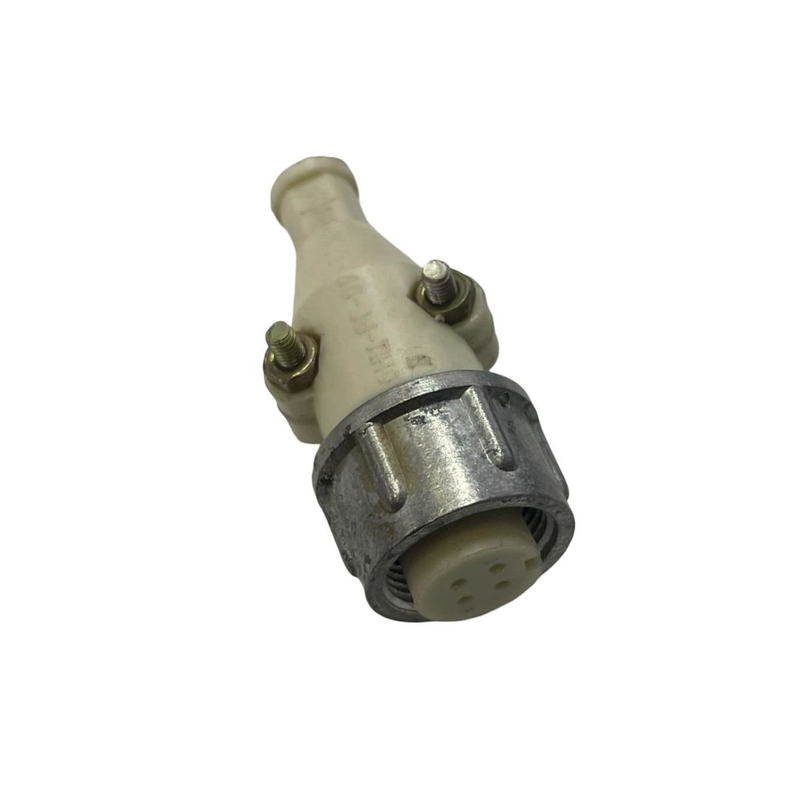

Соединители ОНЦ-РГ-09-4-14 розетка кабельная представляют собой устройства, предназначенные для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Эти соединители состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, негерметичный.

• Количество контактов : 4.

• Условный размер корпуса : 14.

• Максимальное рабочее напряжение : 500 В.

• Максимальный ток на контакт : 2,5 А (до 5 А на одиночный контакт).

• Сопротивление контактов : не более 50 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Число сочленений/расчленений : до 500 раз.

• Минимальная наработка : 10,000 часов.

• Срок сохраняемости : 6 лет.

Конструктивные особенности

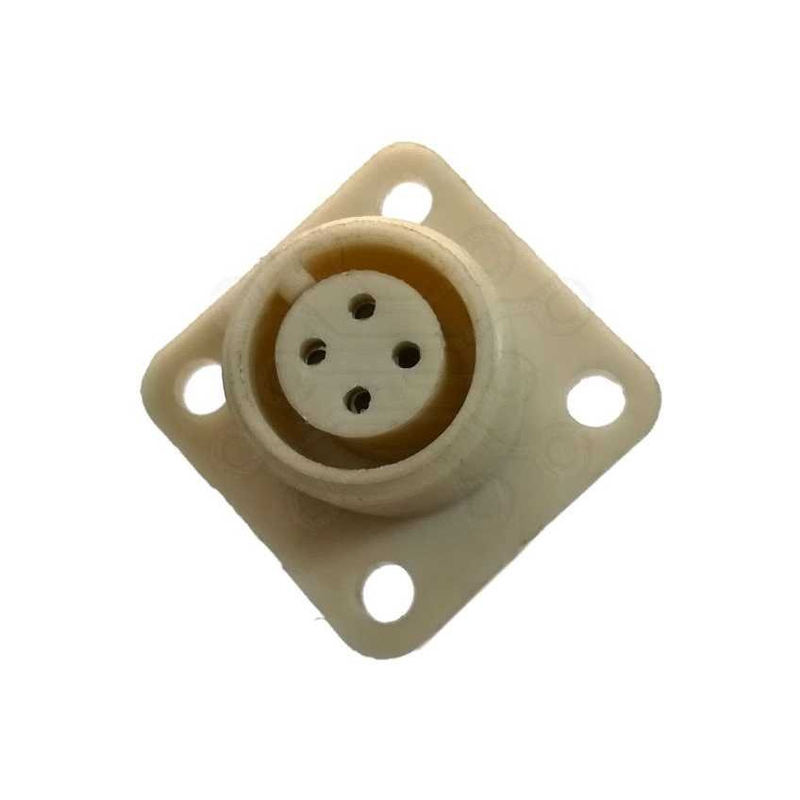

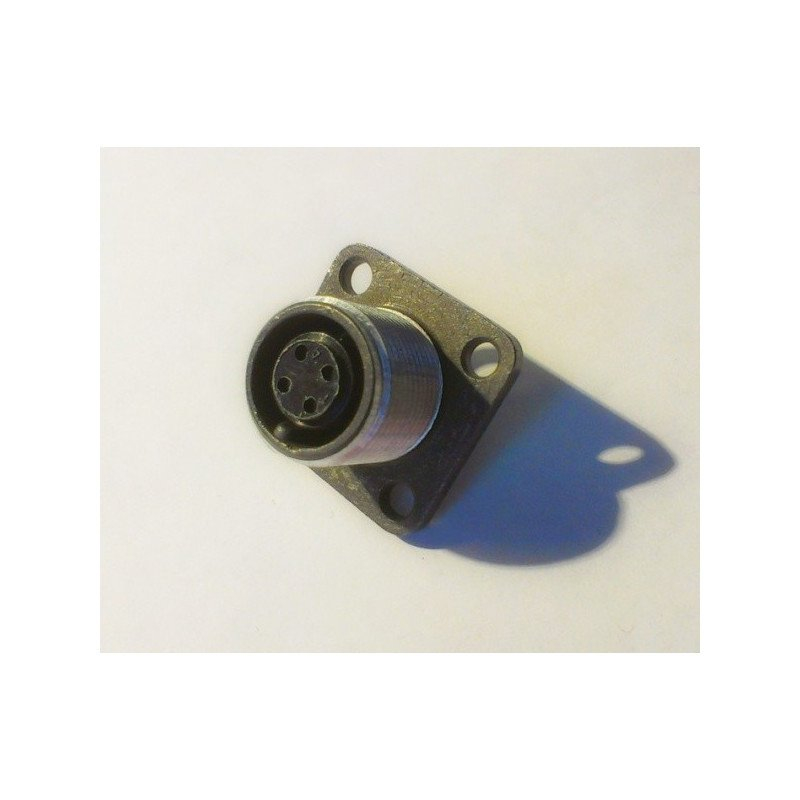

Соединители имеют резьбовое сочленение и одношпоночную поляризацию корпусов. Они могут быть выполнены с прямыми или угловыми патрубками, что позволяет использовать их для монтажа как экранированных, так и неэкранированных кабелей. Приборная часть может быть изготовлена без патрубков или с ними.

Условия эксплуатации

Соединители ОНЦ-РГ-09 предназначены для внутреннего монтажа в климатическом исполнении УХЛ. Они могут функционировать в диапазоне температур от -60 до +70 °C и выдерживать механические нагрузки, такие как вибрации и удары.
