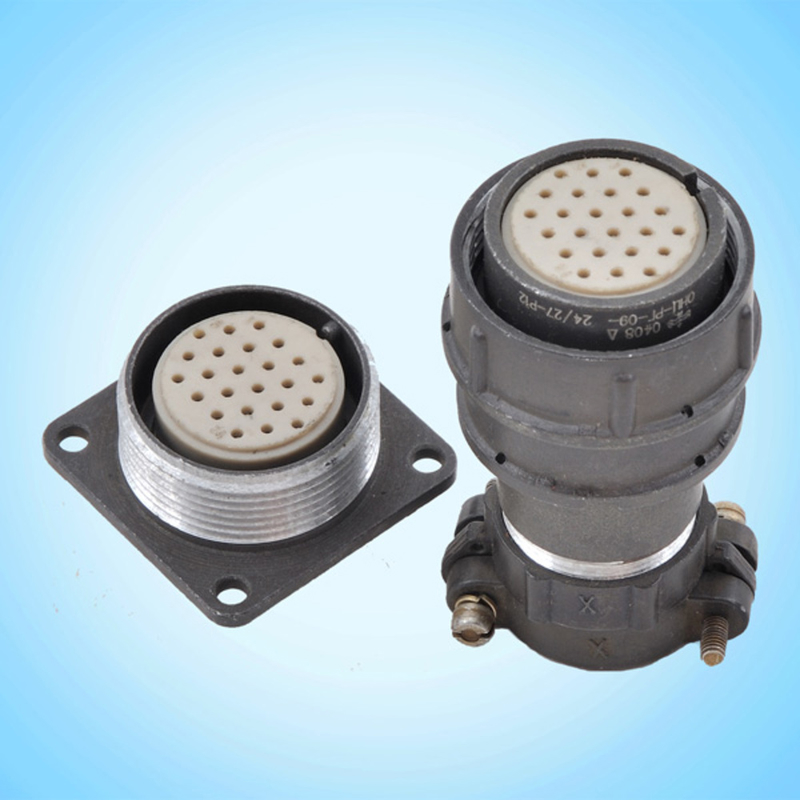

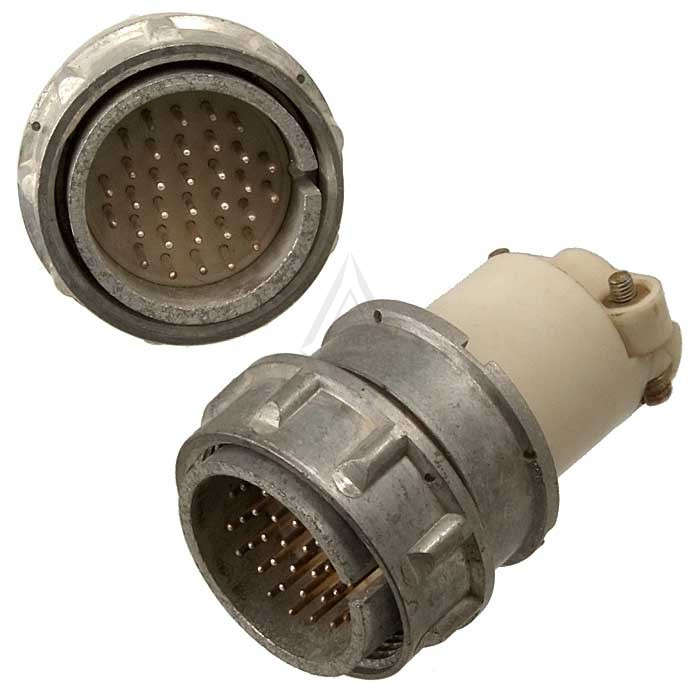

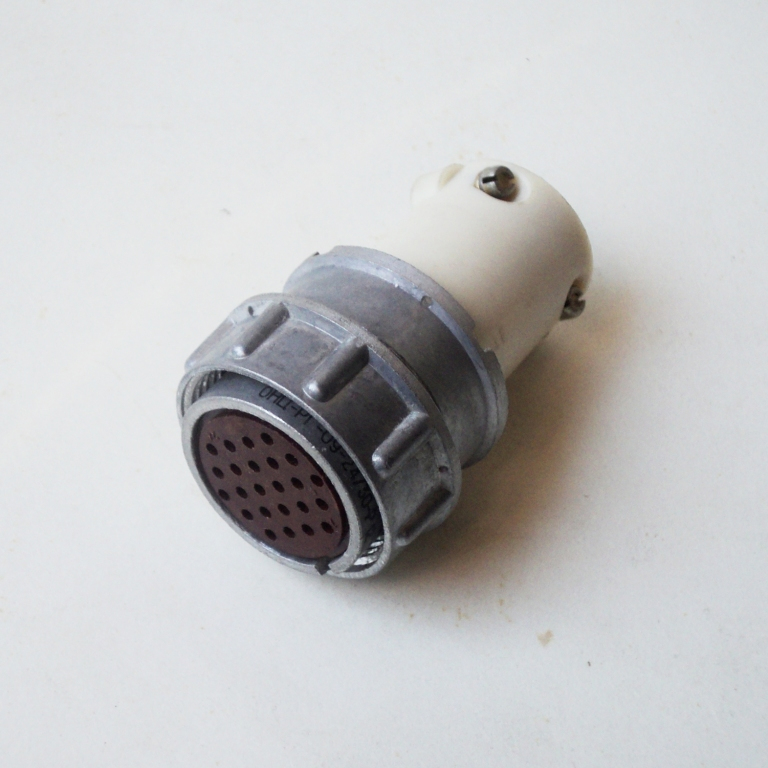

ОНЦ-РГ-09-19/24-Р12 – это цилиндрический низкочастотный малогабаритный разъем. Он предназначен для работы в электрических цепях постоянного и переменного тока.

Основные характеристики:

• Тип: Цилиндрический, низкочастотный, малогабаритный разъем.
• Рабочее напряжение: До 500 В.
• Рабочая частота: До 3 МГц.
• Рабочий ток на контакт: До 2 А (для контактов типоразмера 19).
• Сопротивление контактов: Не более 5 мОм.
• Сопротивление изоляции: Не менее 5000 МОм.
• Тип соединения: Резьбовое.
• Поляризация: Одношпоночная.
• Покрытие контактов: Никель.
• Количество контактов: 19.
• Условный размер корпуса: 24.
• Конструктивное исполнение: Розетка, исполнение 12 (может быть блочной или кабельной).
• Варианты монтажа: Приборная часть изготавливается без патрубков или с прямыми патрубками; кабельная часть - без патрубков, с прямыми или угловыми патрубками.
• Предназначение: Для внутреннего монтажа экранированными и неэкранированными кабелями.
• Диапазон рабочих температур: От -60°C до +100°C.
• Стойкость к пониженному атмосферному давлению: До 6.7х10^-5 Па.
• Стойкость к вибрациям: До 5000 Гц при ускорении до 100 g.
• Стойкость к одиночным ударам: До 500 g.
• Стойкость к многократным ударам: До 150 g.
• Относительная влажность: До 98% при температуре до +35°C.
• Количество циклов сочленения-расчленения: Не менее 500.

Структура обозначения разъема:

• ОНЦ-РГ-09 – тип соединителя
• 19 – количество контактов
• 24 – условный размер корпуса
• Р – розетка
• 12 – конструктивное исполнение

Применение:

Разъемы серии ОНЦ-РГ-09, включая исполнение ОНЦ-РГ-09-19/24-Р12, широко используются в различных областях благодаря своей надежности, компактным размерам и способности работать в широком диапазоне условий.

• Промышленное оборудование: Для подключения датчиков, исполнительных механизмов, систем управления и автоматики в производственных условиях.
• Измерительная техника: В составе лабораторного и полевого измерительного оборудования, где требуется стабильное соединение для низкочастотных сигналов.
• Радиоэлектронная аппаратура: Для межблочных соединений в радиоэлектронных устройствах, системах связи и телекоммуникации.
• Авиационная и ракетная техника: В бортовых системах для передачи низкочастотных сигналов и питания, где важны стойкость к вибрациям, ударам и перепадам температур.
• Системы автоматизации: В автоматизированных системах управления технологическими процессами (АСУ ТП) и робототехнике.
• Морская техника: Для использования в судовом оборудовании, требующем устойчивости к влажности и механическим воздействиям.
